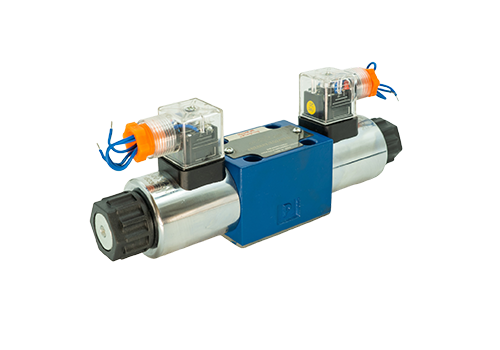

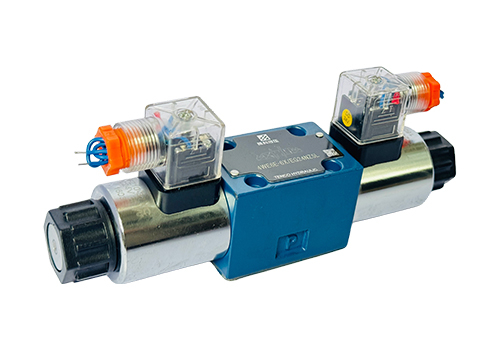

4WE6-6X电磁换向阀
腾科液压
4WE6-6X 电磁换向阀是一种广泛应用于液压系统的方向控制阀，属于力士乐（Rexroth）等品牌旗下的标准产品系列。以下是该型号电磁换向阀的详细介绍：

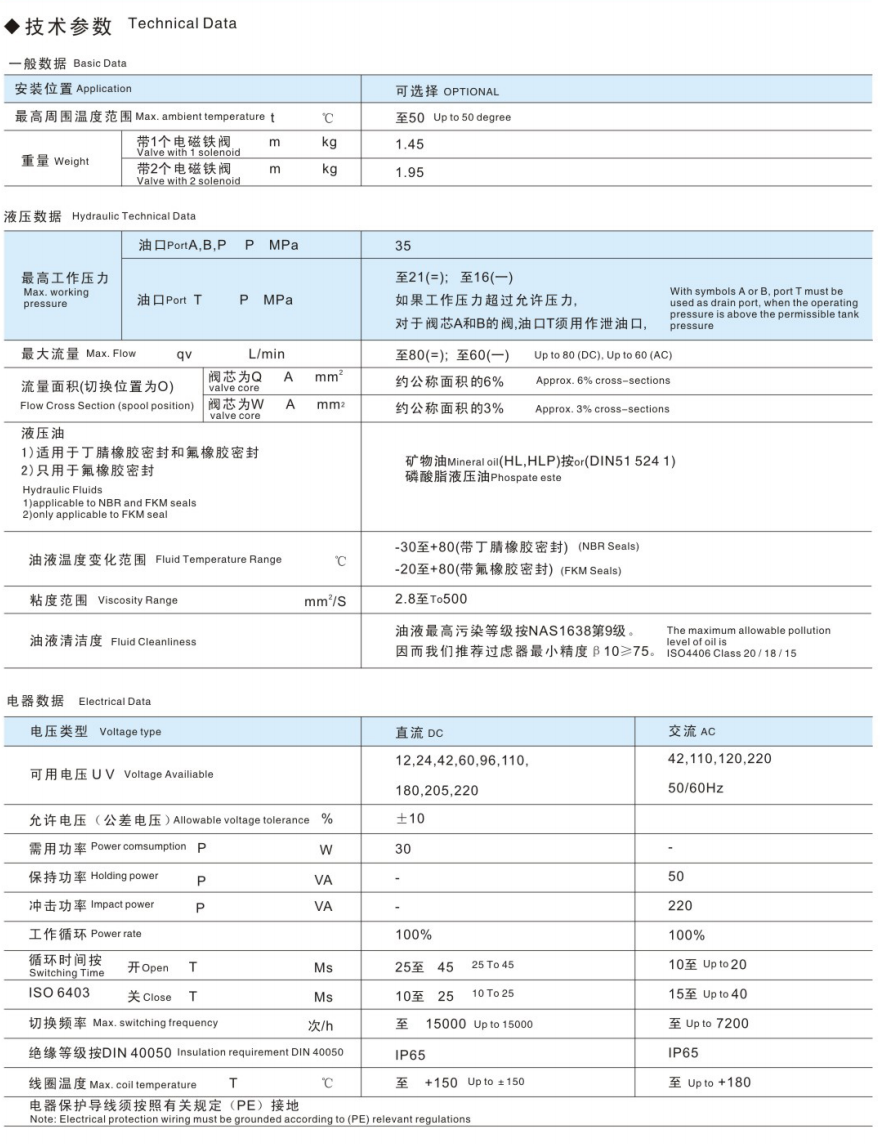

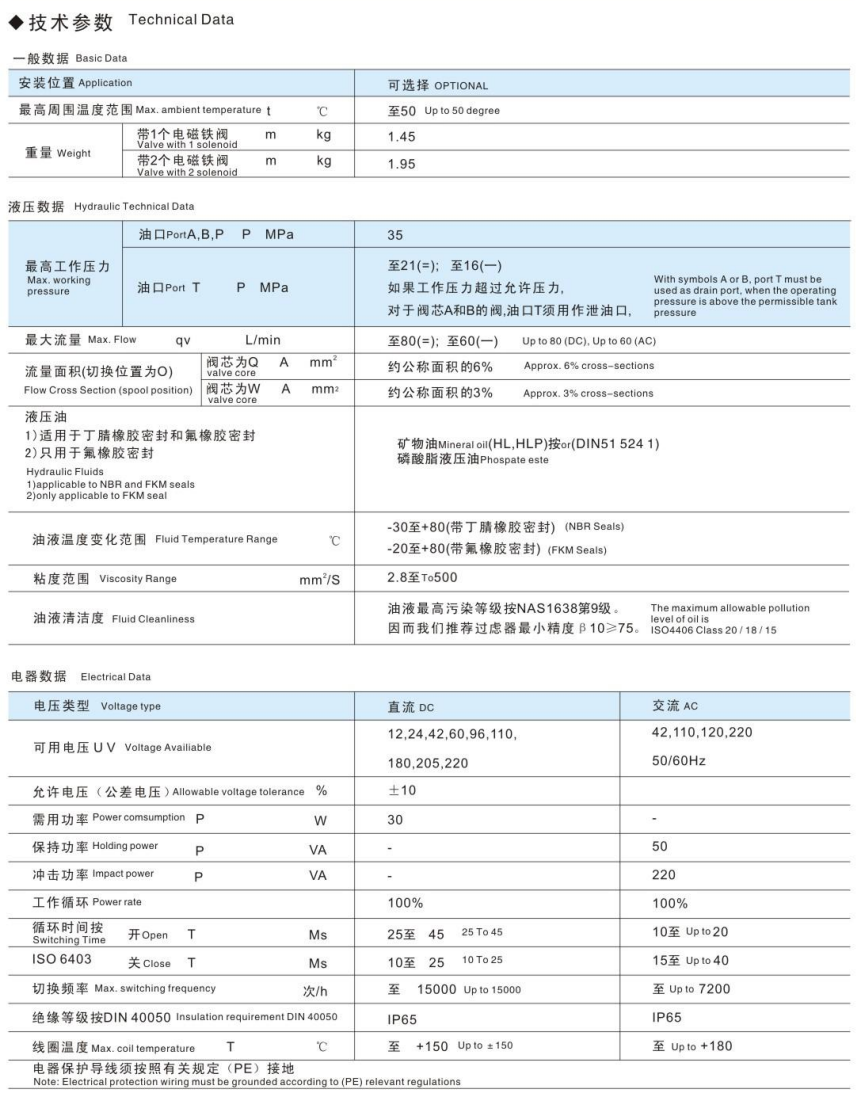

1. 基本参数与特点

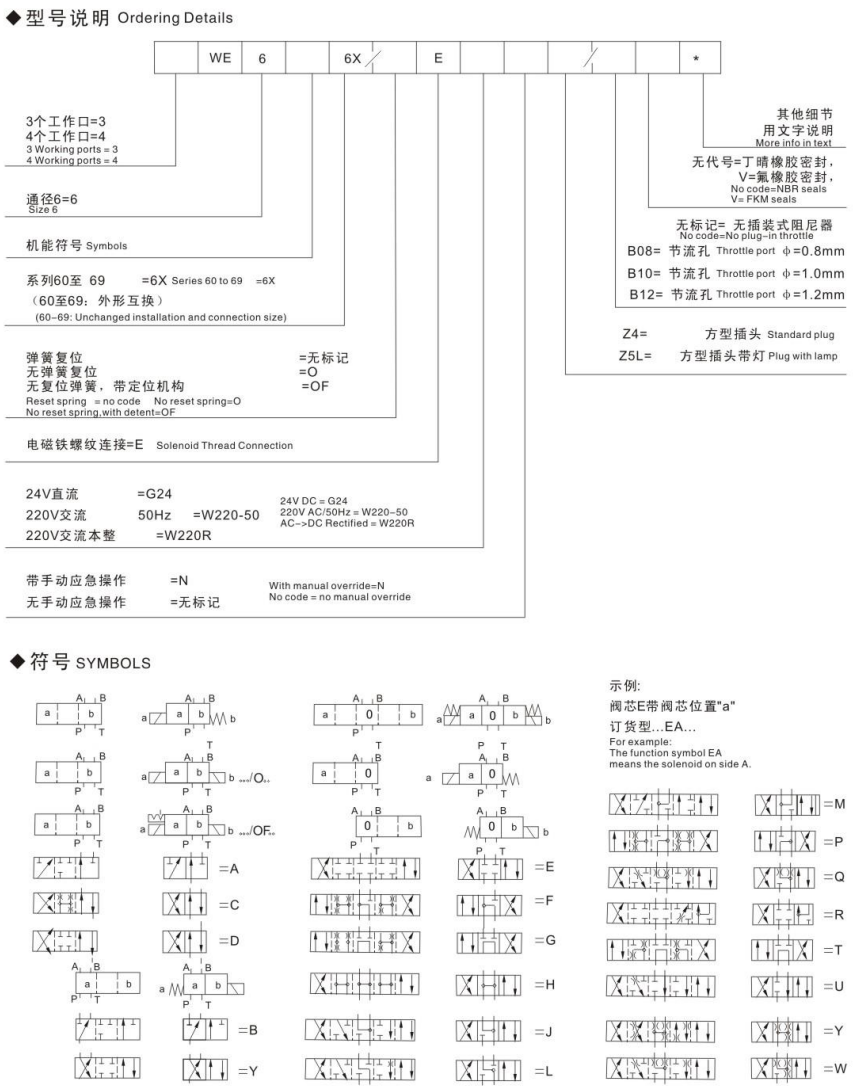

型号结构：4WE6-6X4：表示 4 个工作油口（P、A、B、T）。
WE6：表示阀的系列和规格（通径为 6mm）。
6X：表示阀的机能代码和安装面标准（如 ISO 4401）。
通径：6mm，适用于中小流量液压系统。
控制方式：电磁控制，通过电磁铁驱动阀芯换向。
安装面标准：符合 ISO 4401、CETOP-RP 121H 等国际标准，便于互换和安装。

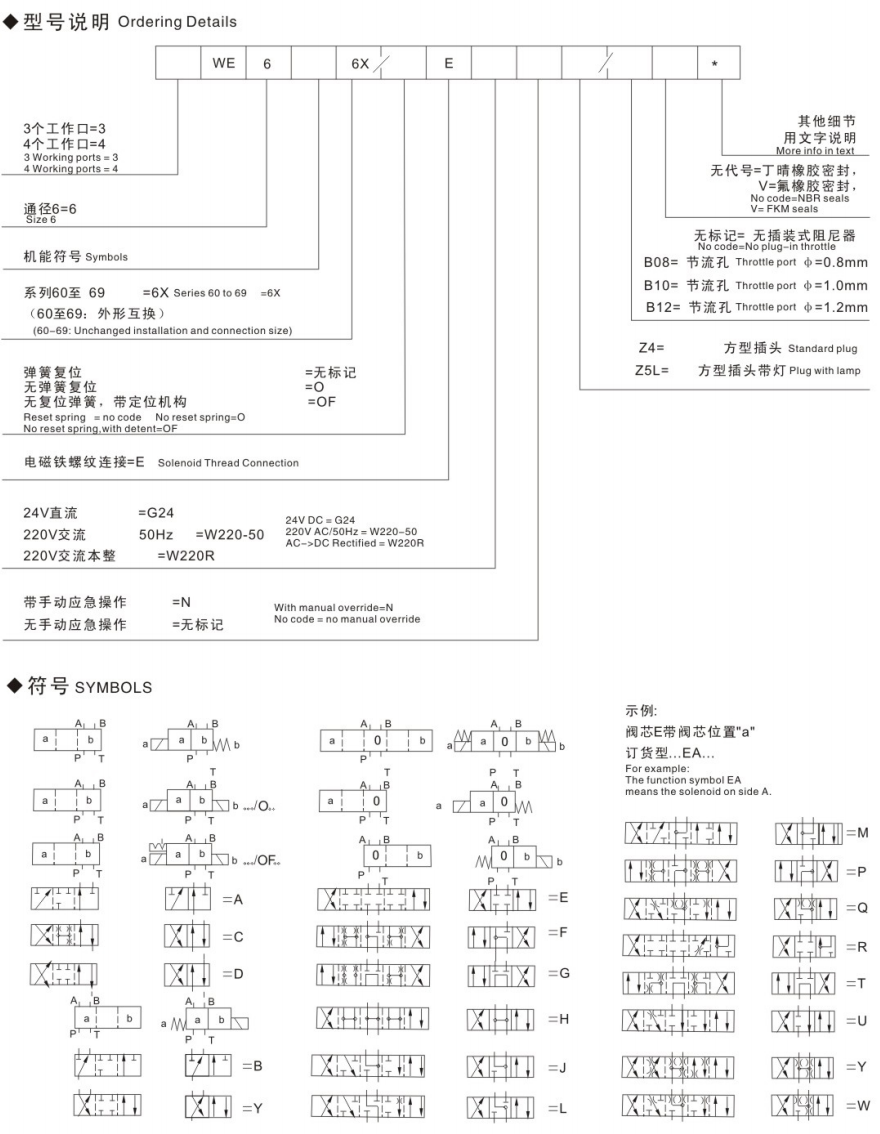

阀芯机能：根据型号后缀（如 A、B、C、D 等）不同，提供多种滑阀机能（如 O 型、H 型、Y 型等），满足不同的控制需求。
电磁铁类型：湿式直流或交流电磁铁，可选配可拆卸线圈，便于维护。
压力等级：工作压力可达 350bar（具体需参考产品样本）。
流量范围：流量通常为 80L/min（具体需参考产品样本）。
防护等级：通常为 IP65，适用于一般工业环境。

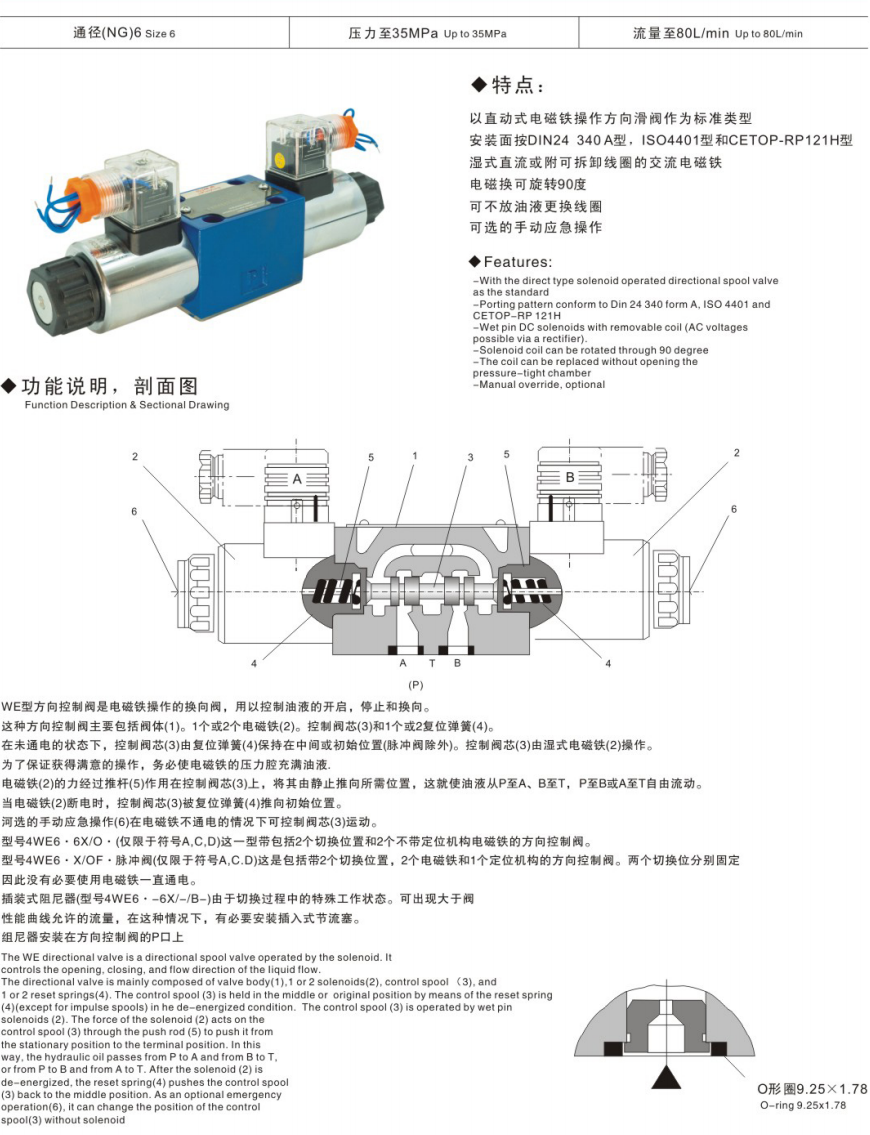

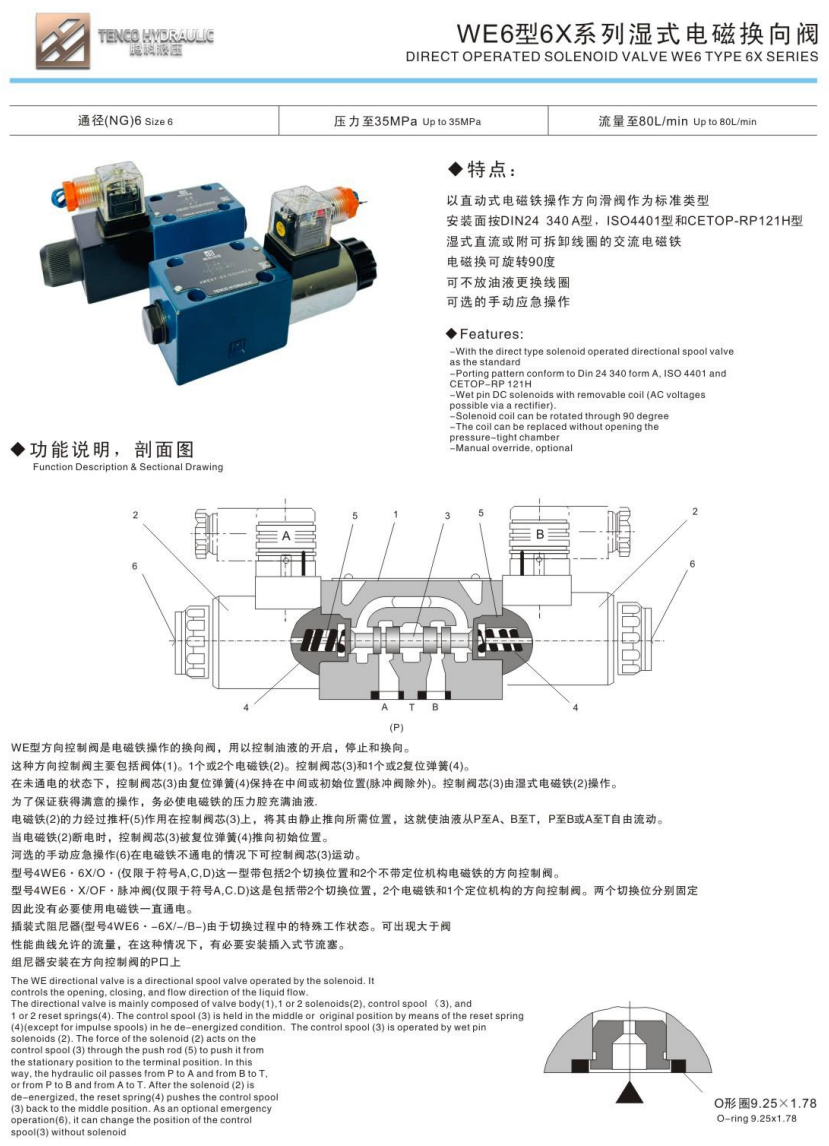

2. 工作原理
电磁铁驱动：当电磁铁通电时，产生磁场吸引阀芯，推动阀芯移动到指定位置，改变油口连通状态，实现液压油的流向控制。
弹簧复位：断电后，阀芯在复位弹簧的作用下返回中位或初始位置。
手动应急操作：部分型号配备手动应急操作装置，可在电磁铁故障时手动切换阀芯位置。
3. 应用领域
工业设备：如注塑机、压铸机、机床等，用于控制液压缸和液压马达的动作。
工程机械：如挖掘机、起重机等，用于控制行走、回转、升降等动作。
农业机械：如拖拉机、收割机等，用于控制液压悬挂系统和转向系统。
其他领域：如船舶、航空航天、冶金等，用于各种液压控制系统中。
4. 选型与注意事项
机能选择：根据系统需求选择合适的滑阀机能（如 O 型中位封闭、H 型中位卸荷等）。
电压选择：根据电源条件选择直流（DC）或交流（AC）电磁铁，并确认电压等级（如 DC24V、AC220V 等）。
安装方式：确认安装面标准（如 ISO 4401）和连接方式（如板式连接、管式连接等）。
环境条件：根据使用环境选择合适的防护等级和密封材料（如丁腈橡胶、氟橡胶等）。
5. 安装与维护
安装前检查：确认阀的型号、规格和机能符合系统要求，检查阀体和电磁铁是否完好。
安装方向：按照阀体上的流向标识安装，确保油口连接正确。
电气连接：按照电气图纸连接电磁铁线圈，注意极性和接线方式。
调试与测试：通电前检查电磁铁动作是否灵活，调试时逐步增加压力，观察阀的工作状态。
日常维护：定期检查电磁铁和阀芯的工作状态，清洁阀体表面，防止油液污染。
6. 常见问题与解决方案
阀芯卡滞：检查油液清洁度，清洗阀体和阀芯，更换磨损的密封件。
电磁铁不动作：检查电源和接线，测量线圈电阻，更换损坏的电磁铁。
泄漏：检查阀体和密封件的磨损情况，紧固连接螺栓，必要时更换密封件。
噪音过大：检查油液粘度和系统压力，调整阀的安装位置，减少振动。
