开卷机液压系统

开卷机液压系统是开卷机的核心组成部分，负责驱动开卷机的涨缩卷筒、主轴等关键部件，实现卷材的平稳、高效展开。以下是关于开卷机液压系统的详细介绍：

一、系统组成

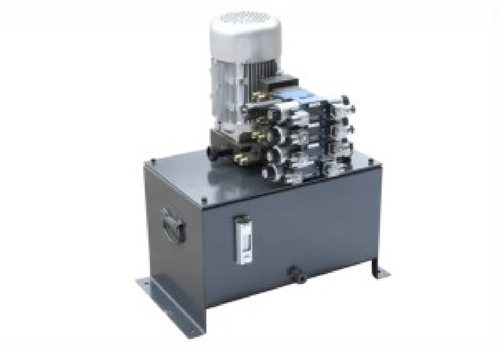

液压站提供液压系统所需的动力源，包括液压泵、电机、油箱、过滤器等。

液压泵将机械能转化为液压能，通过管道输送至执行元件。

执行元件旋转油缸：驱动涨缩卷筒的扩张与收缩，实现卷材的涨紧与释放。

活塞：在液压油的作用下进行直线运动，带动楔形主轴或涨缩芯轴完成机械动作。

控制元件电磁控阀：控制液压油的流向，决定活塞的外伸或缩回。

溢流阀：调节液压油路的高压侧压力，确保系统压力稳定，防止过载。

调速阀：控制液压油的流量，调节活塞的运动速度。

辅助元件耐压油管：连接液压站与执行元件，输送液压油。

密封件：防止液压油泄漏，确保系统密封性。

二、工作原理

扩张过程按动开卷机上的涨紧按钮，液压站向旋转油缸输送液压油。

电磁控阀控制液压油流向，推动活塞向外扩张，带动楔形主轴或涨缩芯轴使涨缩卷筒直径增大。

当液压油路高压侧压力达到设定值时，溢流阀开启，多余液压油回流至油箱，保持压力稳定。

收缩过程按动收缩按钮，液压油流向改变，活塞在液压油作用下向内收缩，涨缩卷筒直径缩小。

液压油通过回油管道回流至油箱，完成一个工作循环。

三、系统特点

高效稳定液压系统具有高功率密度，能够提供较大的驱动力，确保开卷机在重载工况下稳定运行。

溢流阀和调速阀的配合使用，使系统压力和流量可调，适应不同规格卷材的加工需求。

操作简便通过按钮或手柄即可控制液压系统的动作，操作简单直观。

油压站具备保压自锁功能，确保开卷过程安全可靠。

适应性强液压系统可适用于金属、塑料、纸板、薄膜等多种卷材的加工。

涨缩卷筒采用滑块式推拉膨胀结构，涨缩范围大（如Φ460~Φ520mm），适应不同内径的卷材。

四、应用优势

提高生产效率液压开卷机能够实现连续、高效的卷材展开，减少人工干预，提升生产效率。

降低劳动强度液压系统替代了传统的手摇扩张方式，大幅减轻了操作人员的劳动强度。

保证加工质量液压系统提供的稳定张力确保卷材在展开过程中保持平整，减少褶皱和划伤，提高加工质量。

五、维护与保养

定期检查液压油确保液压油的清洁度和油位，防止污染和泄漏。

清洁与更换滤芯定期清洁或更换滤芯，防止杂质进入液压系统，影响系统性能。

检查密封件定期检查液压系统的密封性，及时更换磨损的密封件，防止泄漏。

校准压力表定期校准压力表，确保系统压力监测的准确性。
