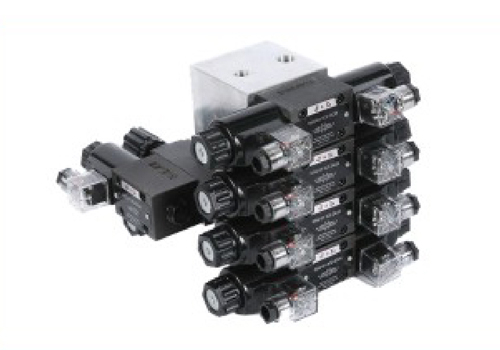

自动锯床阀块组
腾科液压
自动锯床阀块组是液压系统中控制液压油流动方向、压力和流量的关键组件，其性能直接影响锯床的加工精度、效率和稳定性。以下是关于自动锯床阀块组的详细介绍：
一、组成与功能
液控单元包含调速阀控制单元和透平静叶控制单元，通过电液伺服阀、电动电磁阀、快关电磁阀等实现液压油的精确控制。
功能：调节液压油的流量和压力，控制锯床主轴的进给速度和锯切力度。
伺服油缸采用双活塞杆结构，摩擦力小，密封性能好，确保锯床运动的平稳性。
功能：将液压能转化为机械能，驱动锯床主轴和锯条的运动。
动力油站由油箱、变量油泵、滤油器、冷却器、管道阀门等组成，提供稳定的液压动力源。
功能：储存、过滤和冷却液压油，确保液压系统的长期稳定运行。
二、工作原理
指令信号输入：自控系统发出指令信号，与伺服油缸的实际位置信号比较，形成误差信号。
误差信号放大：误差信号经伺服控制器放大后，送入电液伺服阀。
液压油流量控制：电液伺服阀将电信号按比例转换为液压油流量，推动伺服油缸运动。
位置反馈与调整：位置传感器实时反馈油缸位置信号，直至与指令信号相等时，油缸停止运动，锯床停在指定位置。
三、应用优势
高精度控制：通过电液伺服控制系统，实现锯切速度和进给量的精确调节，提升加工精度。
高效能：液压传动系统动力传递效率高，满足锯床高速、重载的加工需求。
稳定性强：阀块组的设计确保液压油流动的稳定性和一致性，减少锯切过程中的振动和噪音。
易于集成：液力调节阀组简化了液压系统的设计与安装，方便标准化和模块化生产。
四、维护与保养
定期检查：检查阀块组的密封性、液压油的清洁度和油位，防止泄漏和污染。
更换液压油：根据使用情况定期更换液压油，确保液压系统的润滑和冷却效果。
清洁滤芯：定期清洁或更换滤芯，防止杂质进入液压系统，影响阀块组的正常工作。
校准传感器：定期校准位置传感器，确保反馈信号的准确性。
五、常见故障与排除
性能退化：阀块组孔和杆之间配合间隙过大，导致控制精度下降。排除方法：更换磨损的阀芯或阀套，调整配合间隙。
动态密封磨损：密封件老化或损坏，导致液压油泄漏。排除方法：更换密封件，检查液压油的清洁度。
控制台肩磨损：阀块组内部磨损，影响液压油的流动方向和压力。排除方法：修复或更换磨损的台肩，确保液压油的正常流动。
气蚀现象：液压油中混入空气，导致阀块组内部气蚀。排除方法：检查液压系统的密封性，排除空气，更换受污染的液压油。
