MTV/MTCV叠加式节流阀与叠加式减压阀的功能及应用

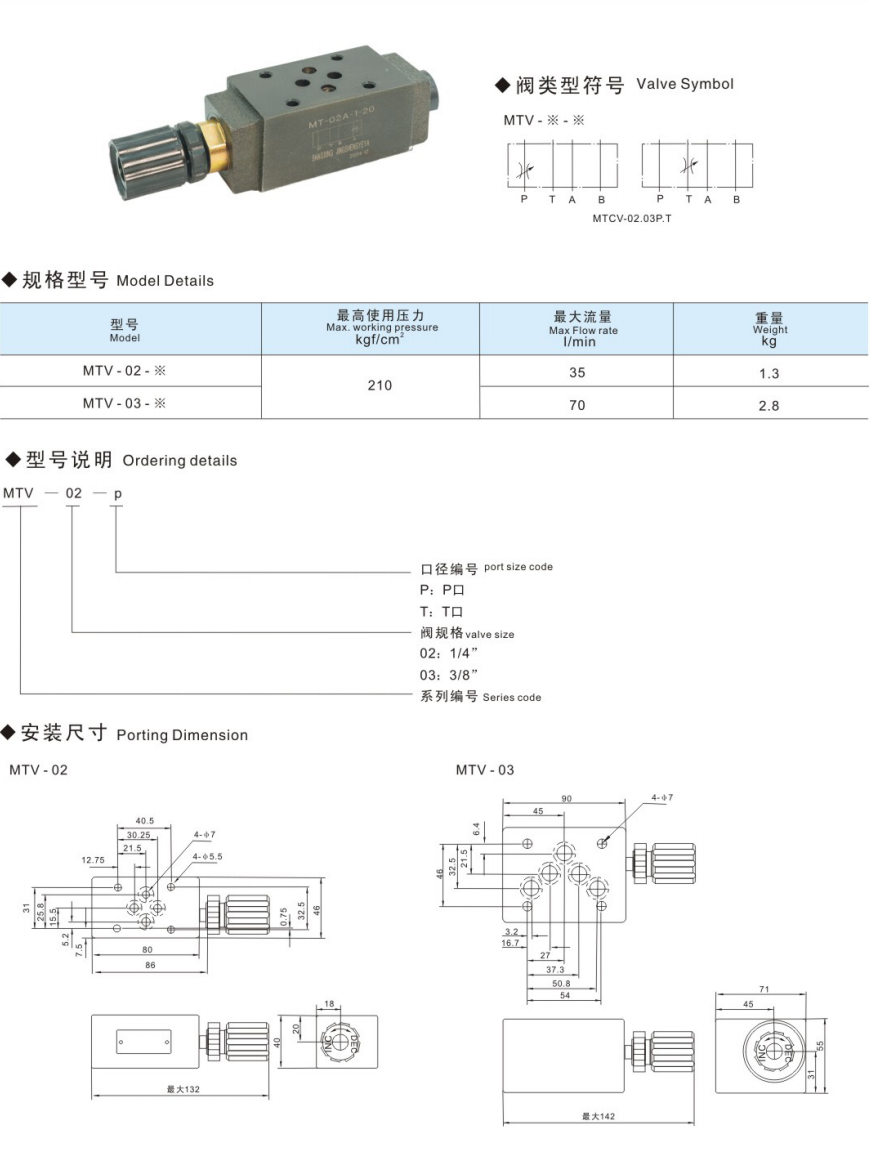

一、MTV/MTCV叠加式节流阀

1. 功能特点

结构紧凑：叠加式设计，可直接叠加于液压阀块上，减少管路连接，降低泄漏风险。

流量控制：通过调节阀芯开度，精确控制液压系统流量，满足不同工况需求。

压力补偿：部分型号具备压力补偿功能，确保流量稳定性，不受负载变化影响。

安装便捷：符合ISO标准接口，安装方便，适用于模块化液压系统。

2. 典型型号及参数

MTV-02/03/06系列：公称通径：NG02（6mm）、NG03（10mm）、NG06（20mm）。

额定压力：25MPa（部分型号可达31.5MPa）。

流量范围：0.3-190L/min（不同通径对应不同流量）。

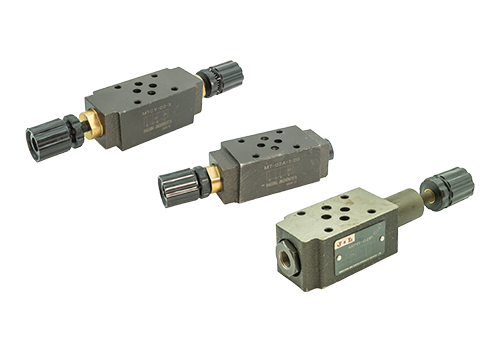

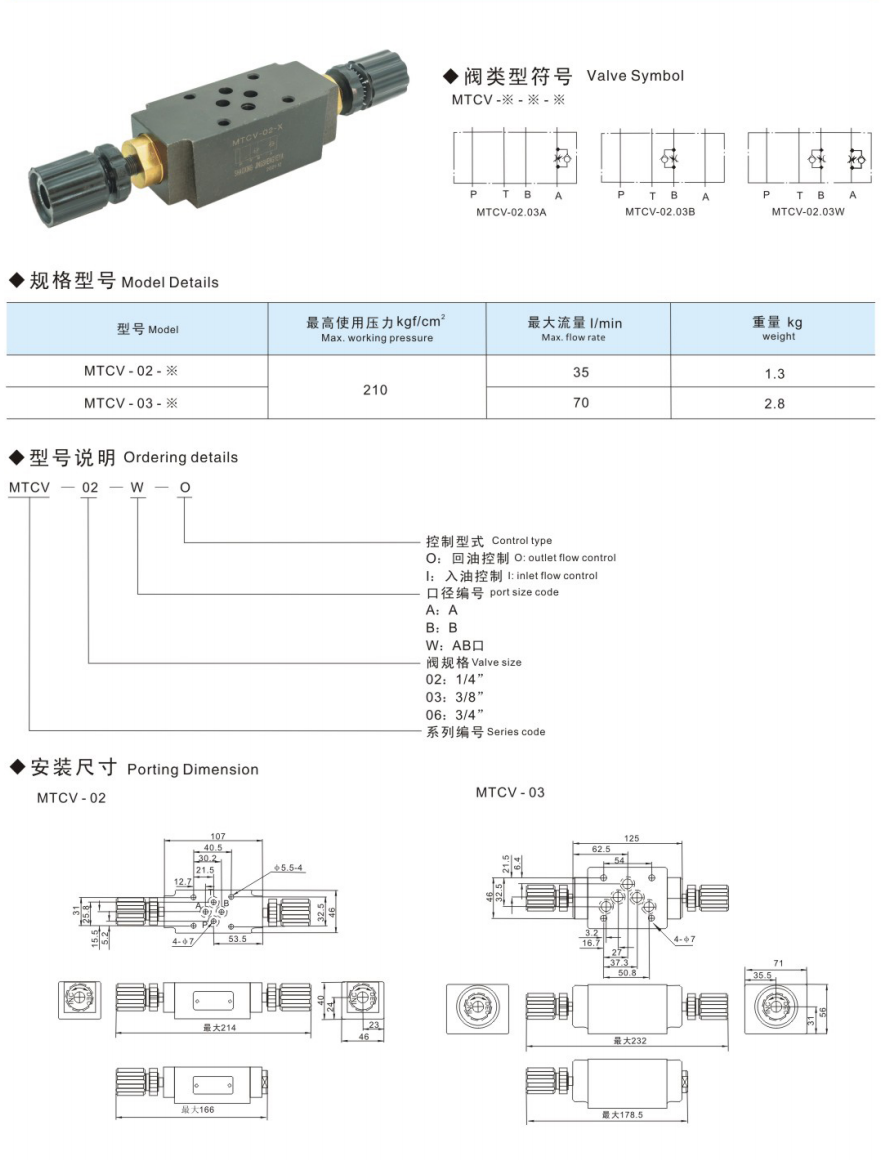

MTCV系列：集成单向节流功能，可实现单向流量控制。

适用于需要单向节流的液压回路，如液压缸速度控制。

3. 应用场景

机床液压系统：控制刀具进给速度，提高加工精度。

注塑机：调节液压马达转速，稳定注射压力。

工程机械：控制液压缸速度，实现平稳动作。

二、叠加式减压阀

1. 功能特点

压力稳定：将高压油液减压至设定压力，保持系统压力稳定。

过载保护：当系统压力超过设定值时，自动溢流，保护液压元件。

结构紧凑：叠加式设计，减少安装空间，便于集成。

调节方便：可通过调节螺钉调整出口压力，适应不同工况。

2. 典型型号及参数

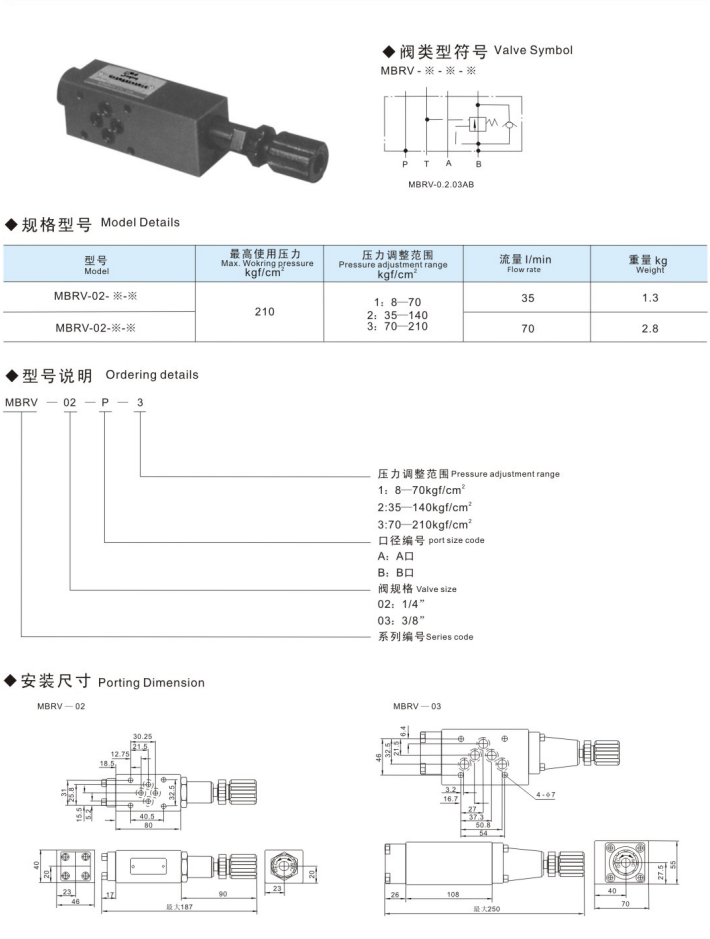

MBRV系列：公称通径：NG02、NG03、NG06。

额定压力：25MPa。

压力调节范围：1-25MPa（不同型号对应不同范围）。

MRV系列：叠加式溢流阀，兼具减压和溢流功能。

适用于需要压力稳定和过载保护的液压系统。

3. 应用场景

液压夹紧系统：提供稳定的夹紧压力，防止工件松动。

润滑系统：控制润滑油压力，确保润滑效果。

行走机械：稳定液压系统压力，提高操作平稳性。

三、MTV/MTCV与叠加式减压阀的组合应用

顺序动作控制：通过叠加式减压阀设定系统压力，再由MTV/MTCV节流阀控制执行元件速度，实现精确的顺序动作。

压力-流量复合控制：在需要同时调节压力和流量的系统中，叠加式减压阀与节流阀组合使用，提高系统控制精度。

节能应用：通过精确控制流量和压力，减少系统能耗，提高效率。

四、选型注意事项

通径匹配：叠加阀的通径需与系统主油路通径一致，确保流量匹配。

安装顺序：叠加阀需按系统要求顺序安装，确保油路正确连接。

环境适应性：根据使用环境选择合适的材质和密封形式，防止腐蚀和泄漏。
