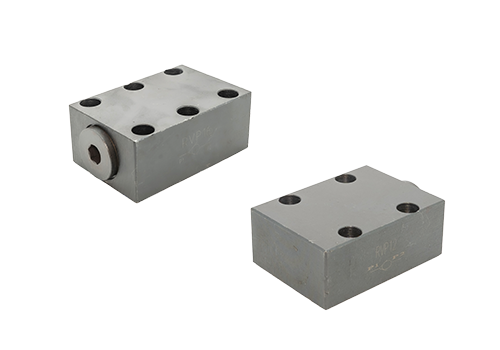

RVP板式单向阀
腾科液压
RVP板式单向阀是一种在液压系统中广泛应用的单向流动控制装置，以下是关于其详细介绍：
一、基本结构与工作原理

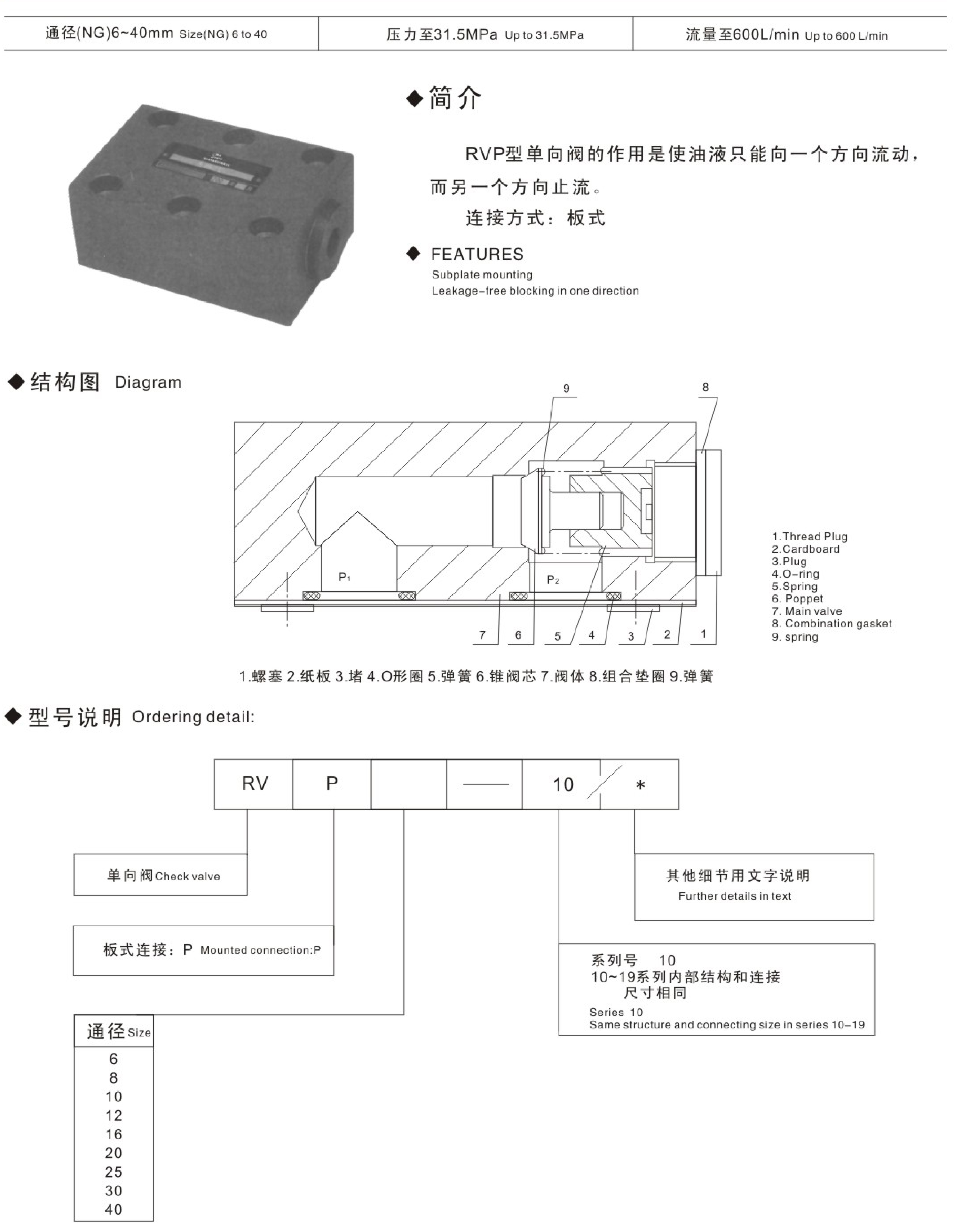

结构组成
RVP板式单向阀主要由阀体、锥阀芯、弹簧和弹簧座等部件构成。阀体采用钢件材质，结构紧凑，安装尺寸较小，便于集成设计。锥阀芯通过弹簧与弹簧座配合，实现阀口的自动启闭。
工作原理
正向流动：当油液从进口流入时，压力克服弹簧力推动锥阀芯开启，油液顺利通过阀口流向出口。
反向截止：当油液试图反向流动时，锥阀芯在弹簧力和油液压力的共同作用下关闭阀口，阻止油液回流。
二、技术参数与性能特点
通径范围
RVP板式单向阀提供多种通径规格，包括6、8、10、12、16、20、25、30、40等，满足不同流量需求。
开启压力
单向阀开启压力为0.05 MPa，确保在低压力下仍能可靠工作。
压力损失
采用锥阀结构，压力损失小，有助于提高系统效率。
温度与介质适应性
适用于-30℃至+80℃的温度范围，介质可为矿物质液压油或磷酸酯液压油，黏度范围为2.8至500 mm²/s。
三、功能与应用
主要功能防止油液反向流动，保护液压系统元件。
在泵的出口处用作背压阀，维持系统压力稳定。
可与节流阀、顺序阀等组合成单向节流阀或单向顺序阀，扩展系统功能。
应用领域
RVP板式单向阀广泛应用于工业自动化系统、液压传动装置、工程机械、农业机械等领域，特别是在需要精确控制流体单向流动的场合。
四、安装与使用注意事项
安装方向
安装时需认清进、出油口方向，确保阀体箭头指向与油液流动方向一致，避免反向安装导致系统故障。
工作压力与流量
正常工作时，工作压力应低于额定值，流量应在通径允许范围内，避免产生过大压力损失。
开启压力选择
根据系统功能要求选择合适的开启压力，作背压阀时开启压力通常较高，由背压值确定。
安装位置
避免将单向阀直接安装于自吸能力弱的液压泵出口，尤其是高压叶片泵、柱塞泵等，必要时采取排气措施防止吸空故障。
五、型号与规格
RVP板式单向阀提供多种型号，如RVP-6、RVP-8、RVP-10至RVP-40等，每种型号对应不同的通径和流量规格，用户可根据实际需求选择合适的型号。
