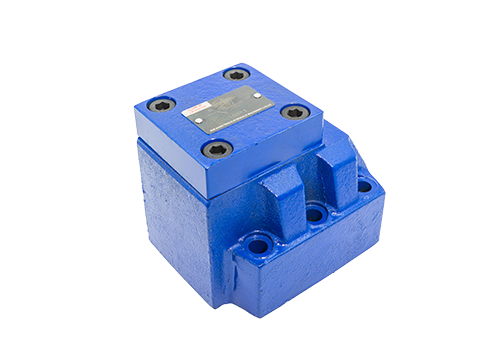

S30单向阀
腾科液压
S30单向阀是一种广泛应用于液压和气动系统中的流体控制元件，以下从其分类、结构、工作原理、技术参数、应用领域及使用注意事项等方面展开介绍：
一、分类与结构

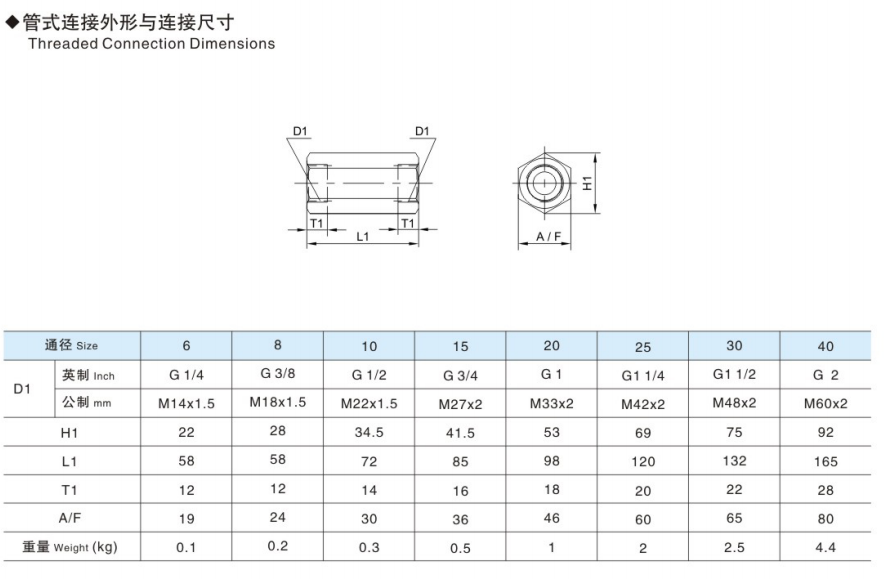

分类管式连接：如S30A1.0、S30A0.0等型号，适用于螺纹油口连接。

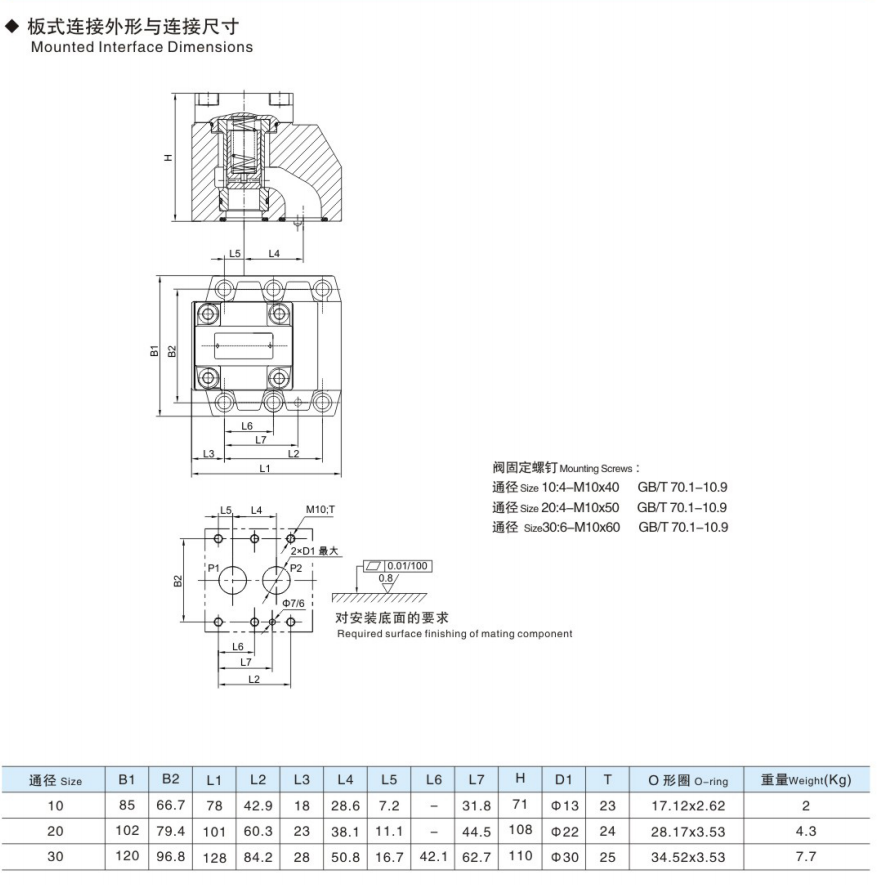

板式连接：如S30A12B1等型号，采用板式安装方式，结构紧凑。
连接螺纹：包括公制（如M48×2）和英制（如1½″）规格，适配不同管道系统。
结构特点阀体材质：通常采用铸铁或钢件，确保强度和耐压性。
阀芯设计：采用锥阀芯结构，与阀座配合紧密，密封性能优良。
弹簧组件：内置弹簧提供复位力，确保阀芯在无压力时自动关闭。
二、工作原理
正向流动：当流体从进口流入时，压力克服弹簧力推动阀芯开启，流体通过阀口流向出口。
反向截止：当流体试图反向流动时，阀芯在弹簧力和流体压力作用下紧贴阀座，阻止回流。
压力补偿：部分型号具备压力补偿功能，可在负载变化时维持流量稳定。

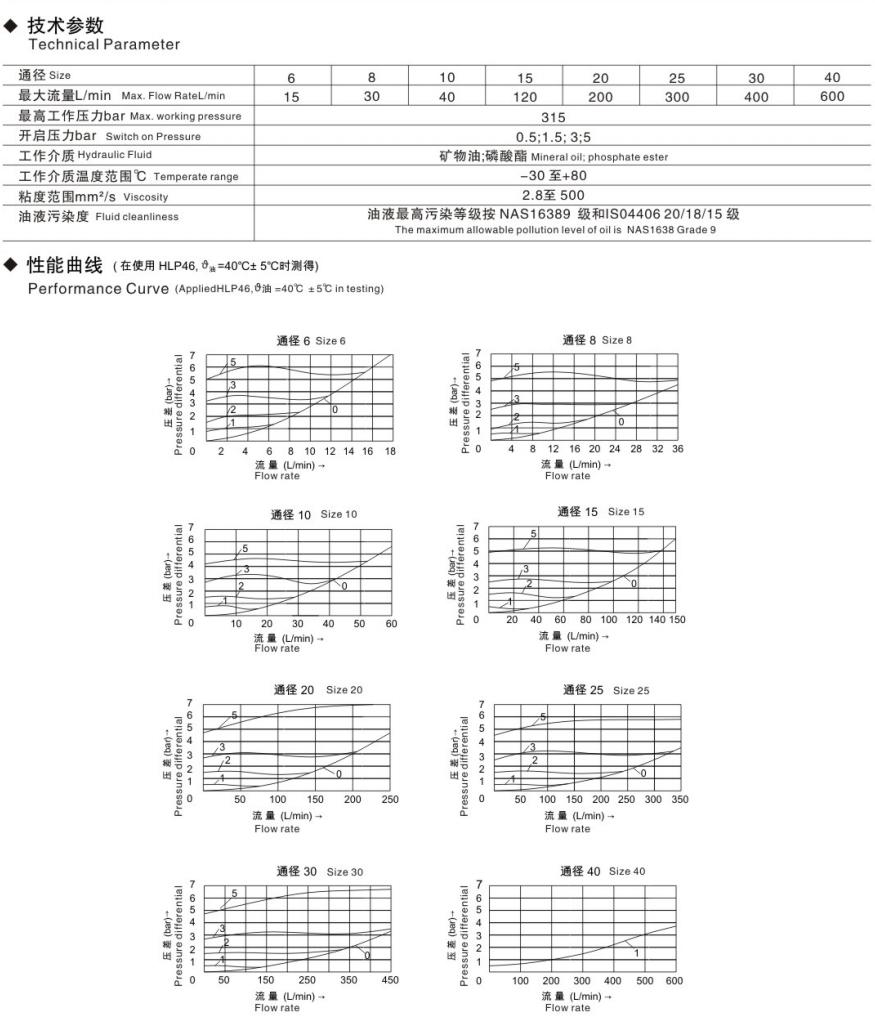

三、技术参数
参数规格说明
通径范围 6mm至30mm（如S6A至S30A系列）
工作压力 可达31.5 MPa
开启压力 0.05 MPa、0.15 MPa、0.30 MPa等可选
温度范围 -30℃至+80℃
流量范围 15 L/min至400 L/min（不同通径对应不同流量）
连接方式 管式、板式、螺纹连接（公制/英制）
四、应用领域
液压系统防止油液反向流动，保护液压泵和系统元件。
在泵的出口处用作背压阀，维持系统压力稳定。
与节流阀、顺序阀等组合成单向节流阀或单向顺序阀。
气动系统防止压缩空气逆向流动，确保气动元件正常工作。
应用于气动马达、气缸等设备的速度和方向控制。
工业设备数控机床、航空航天设备、陶瓷厂液压机械、钢厂液压系统等。
压铸机械、塑料机械、吹塑机设备、造纸厂液压配件及油田设备。
五、使用注意事项
安装方向确保阀体箭头指向与流体流动方向一致，避免反向安装导致系统故障。
工作压力正常工作压力应低于额定值，避免超压使用导致阀体损坏。
流量匹配通过单向阀的流量应在通径允许范围内，避免产生过大压力损失。
维护保养定期检查单向阀的工作状态，清洁阀体和阀芯，确保密封性能良好。
长期不使用时，应存放在干燥、通风的地方，并定期进行保养。
特殊工况避免将单向阀直接安装于自吸能力弱的液压泵出口，尤其是高压叶片泵、柱塞泵等。
如需直接安装，应采取排气措施防止吸空故障。
