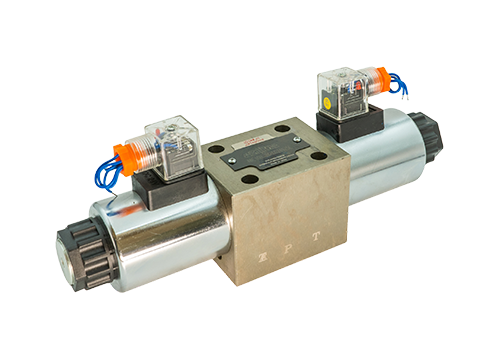

4WE10高压电磁换向阀
腾科液压
4WE10高压电磁换向阀是一种广泛应用于工业液压系统中的控制元件，以下从技术参数、应用特点、选型要点等方面进行详细介绍：
一、技术参数
通径与流量通径：10mm，适配中大流量液压系统。
流量：流量可达120 L/min（具体参数因型号而异，如部分型号标注为80L/min，但整体设计支持更高流量）。
电压与功率可用电压：DC 12V/24V/48V，AC 110V/120V/220V/240V。
功率：直动式电磁铁功耗较低（约5-20W），高频通电需注意线圈发热问题。
环境适应性防护等级：IP65，防尘防水，适用于一般工业环境。
温度范围：-30℃至+80℃（NBR密封），-20℃至+80℃（FKM密封）。
二、应用特点
结构与工作原理直动与先导结合：入口与出口无压差时，电磁力直接提起先导小阀和主阀关闭件；达到启动压差时，利用压差推开主阀。
湿式电磁铁：衔铁在油中移动，减少磨损，提升散热性能，适用于高频率切换工况。
安装与维护安装要求：阀体需水平安装，线圈部分竖直向上，避免垂直安装导致泄漏。
维护便利：可更换线圈设计，无需打开阀室即可更换电磁铁线圈。
密封与材料密封材料：NBR橡胶（耐油性好，耐磨性高）、EPDM三元乙丙橡胶（耐氧化、抗臭氧）、VITON氟橡胶（耐高温、耐化学性）。
材质：阀体通常为碳钢，适用于矿物油等介质。
三、选型要点
工况匹配确认系统压力、流量及介质类型是否符合产品参数，避免超负荷运行。
需注意油液清洁度，杂质可能导致阀芯卡滞。
电气参数根据电源条件选择直流或交流电磁铁，并确认电压等级。
确保电气回路中接入保险线，提供过载保护。
环境适应性根据环境温度选择合适的密封材料（NBR或FKM）。
在粉尘或潮湿环境中，需确认防护等级是否满足需求。
四、典型应用场景
工业设备注塑机、压铸机、机床等，用于控制液压缸和液压马达的动作，实现准确定位与速度调节。
工程机械挖掘机、起重机等，实现行走、回转、升降等动作的液压控制，提升设备操作稳定性。
冶金与造船适配高负载、高压力的工业环境，保障设备长期可靠运行。
五、常见问题与解决方案
阀芯卡滞原因：油液污染、阀芯磨损。
解决方案：清洗阀体，更换磨损密封件。
电磁铁不动作原因：电源故障、线圈断路。
解决方案：检查电源与接线，更换损坏线圈。
泄漏原因：密封件老化、安装松动。
解决方案：紧固螺栓，更换密封件。
六、产品优势
高可靠性湿式电磁铁设计，适应恶劣工况，延长使用寿命。
节能性电磁铁功耗低，部分型号可实现零功耗保持阀位，降低能耗。
通用性符合国际标准，便于与其他液压元件互换，降低维护成本。
4WE10高压电磁换向阀凭借其高压适应性、大流量能力和高可靠性，成为工业液压系统中的核心控制元件，为各类机械设备的高效运行提供保障。
