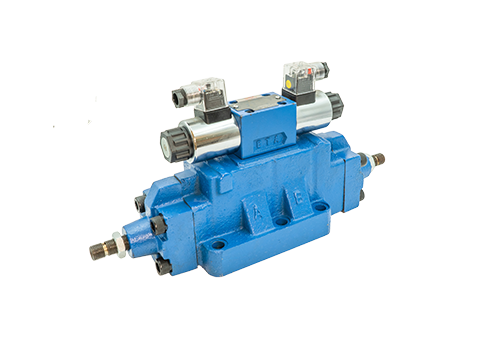

34EYY-H20电液换向阀
腾科液压
34EYY-H20电液换向阀是一种高性能的液压控制元件，广泛应用于需要大流量、高压力的工业液压系统中。以下是对其特点、技术参数及应用场景的详细介绍：
一、产品特点
电磁先导控制通过小容量的电磁换向阀控制大通径的液动阀，实现滑阀换向，适用于大流量液压系统。
高压力支持公称压力达31.5MPa，满足高压工况需求，确保系统稳定运行。
多通径选择提供16mm、20mm、32mm等公称通径，用户可根据系统流量需求灵活选择。
板式连接设计采用板式连接方式，安装便捷，便于集成化液压系统的布局与维护。
多种功能配置可选配行程调节机构、单阻尼阀或双阻尼阀，满足不同工况下的控制需求。
二、技术参数
参数规格说明
型号 34EYY-H20系列（如34EYY-H20B-TCZZET等）
位置数及通路数 34=三位四通（可实现中位机能切换）
控制方式 湿式直流型（e）或湿式交流型（b），液动形式代号（yy）
公称压力 31.5MPa
公称通径 16mm、20mm、32mm（示例型号为20mm通径）
连接方式 板式连接（B）
附加功能 可选带行程调节机构（CC）、单阻尼阀（Z）或双阻尼阀（ZZ）
泄油方式 内供外泄（无标记）、外供外泄（E）、内供内泄（ET）、外供内泄（T）
三、工作原理
电磁先导控制：电磁阀作为先导阀，接收电信号后推动液动阀的滑阀换向，实现主油路方向的切换。
液动换向：液动阀通过液压推力驱动滑阀，允许大流量油液通过，满足高压、大流量系统的需求。
中位机能：三位四通设计可实现中位截止、卸荷等功能，适应不同工况需求。
四、应用场景
液压支架用于控制液压支架的动作，实现多负载同步控制，提高工作效率和安全性。
工程机械在挖掘机、起重机等设备中，控制液压缸和油马达的动作，确保设备稳定运行。
工业设备应用于液压机床、注塑机等设备，实现高精度、高响应的液压控制。
