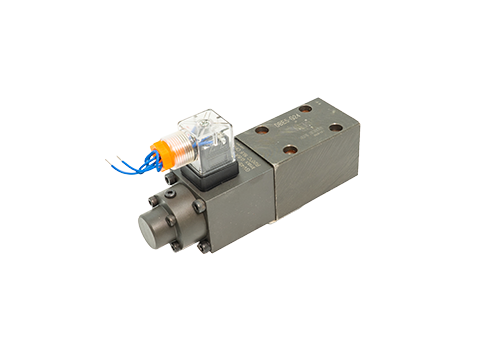

DBE5比例压力阀

DBE5比例压力阀是一种电液比例控制元件，属于比例压力阀系列，通常用于工业液压系统中，以实现对系统压力的精确、连续调节。以下从其结构、工作原理、功能特点及应用等方面展开介绍：

一、结构组成

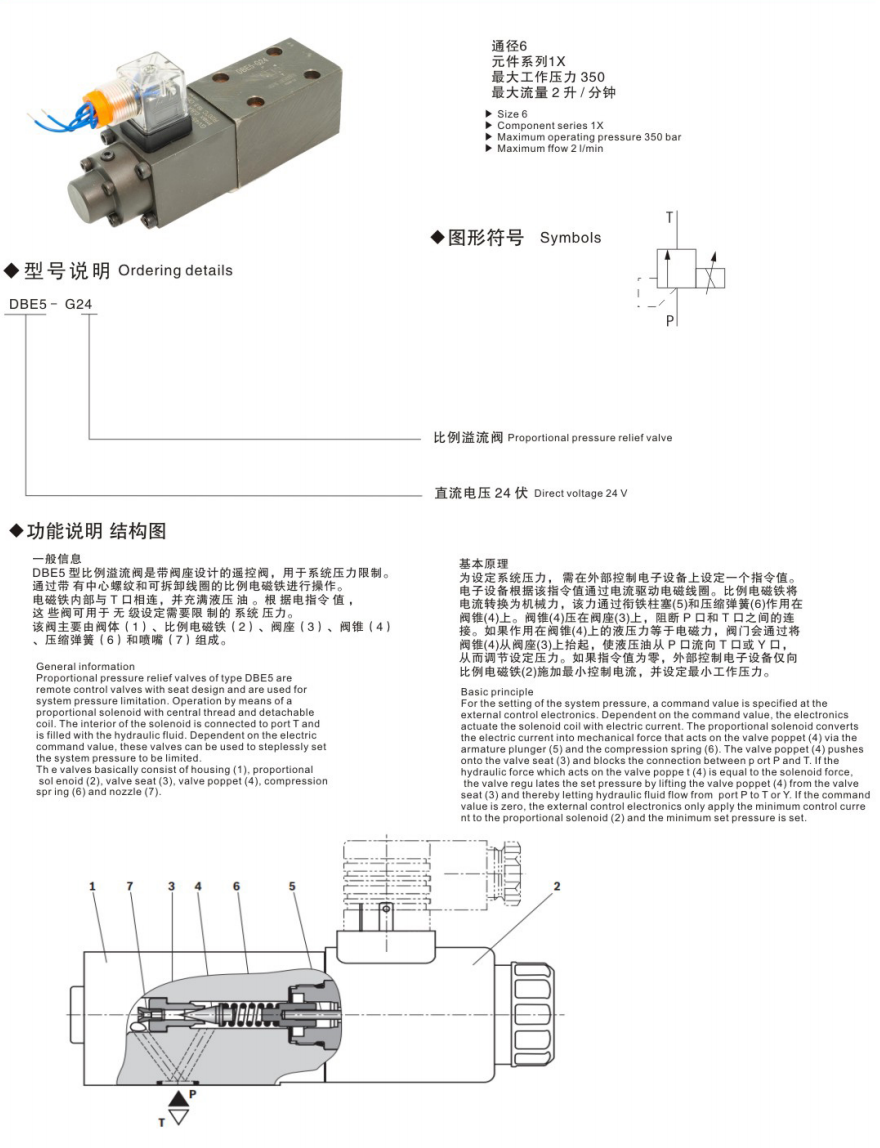

DBE5比例压力阀主要由比例电磁铁、先导阀、主阀等部分构成。比例电磁铁作为核心控制元件，接收电信号并转换为机械力；先导阀用于压力预调，为主阀提供先导压力；主阀则根据先导压力的变化调节系统压力。

二、工作原理

当输入电流（电信号）作用于比例电磁铁时，电磁铁产生与电流成比例的电磁力，推动先导阀芯移动，改变先导阀的开口大小，从而调节先导压力。先导压力作用于主阀芯的一端，与另一端的弹簧力相平衡，主阀芯根据压力差移动，调节主阀的开口大小，进而控制系统的输出压力。系统压力与输入电流成比例关系，通过改变输入电流的大小，可实现对系统压力的连续调节。

三、功能特点

精确控制：通过比例电磁铁实现电信号到机械力的精确转换，确保系统压力的精确调节。

连续调节：输入电流可连续变化，系统压力随之连续调节，满足不同工况下的压力需求。

响应速度快：比例电磁铁的动态响应特性好，阀的响应时间短，可快速适应系统压力的变化。

稳定性高：采用先进的控制算法和结构设计，确保阀在各种工况下都能稳定工作。

易于集成：可与PLC、DCS等控制系统集成，实现远程监控和自动化控制。

四、应用领域

DBE5比例压力阀广泛应用于工业液压系统中，如注塑机、压铸机、液压机、工程机械等，用于控制系统的压力，确保设备的正常运行和加工质量。
