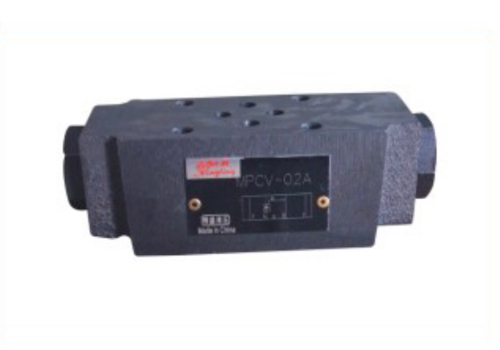

MPCV型叠加式液控单向阀
腾科液压
MPCV型叠加式液控单向阀是一种在液压系统中广泛应用的控制元件，具有结构紧凑、功能多样、性能可靠等特点。以下从结构原理、技术参数、应用领域、产品优势等方面详细介绍：
一、结构与工作原理
结构组成：MPCV型叠加式液控单向阀主要由钢制阀体、单向阀芯、先导级活塞、先导锥阀芯等部件组成。其阀体内部设计为叠压式结构，通过液压油路实现单向阀的反向流通控制。
工作原理：正向流动：当油液从A1口流向A2口时，单向阀芯被油压推开，油液顺利通过。
反向流动：当控制油口通入压力油时，先导级活塞被推动，通过先导锥阀芯的作用，使反向单向阀芯打开，油液可从A2口流向A1口。
保压功能：当进油口A1和B1失压时，弹簧作用力将阀芯紧压在阀座上，切断油路，实现保压。
二、技术参数
公称通径：6mm、10mm、16mm、25mm等。
公称压力：0.5MPa至25MPa。
适用温度：-15℃至+70℃。
适用介质：矿物油、液压油等。
连接形式：快装、螺纹连接等。
驱动方式：液压驱动。
三、应用领域
液压系统：广泛应用于机床、液压机械、锯床、数控车床、锻压设备、注塑机、压力机等工业液压系统中。
煤矿机械：在液压支护设备中发挥重要作用，确保系统的稳定性和可靠性。
特殊机械：适用于船舶、轧钢设备等特殊用途机械的液压系统。
四、产品优势
结构紧凑：采用叠加式设计，体积小，重量轻，节省安装空间。
安装简便：无需管道连接，直接叠加安装，减少漏油机会及配管成本。
性能可靠：泄漏小、低震动、低噪音，易保养，使用寿命长。
功能多样：可实现液压缸的支承、保持压力、液压缸锁紧、大流量排油、充油等功能。
标准化设计：符合ISO、CETOP、NFPA及DIN国际标准，安装面通用性强。
