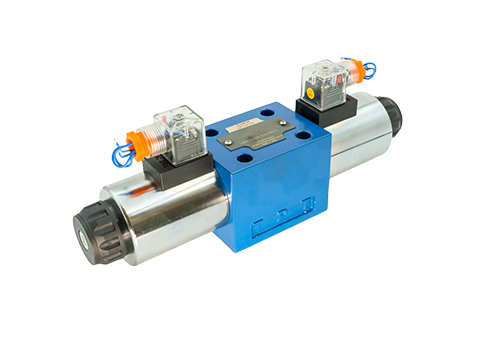

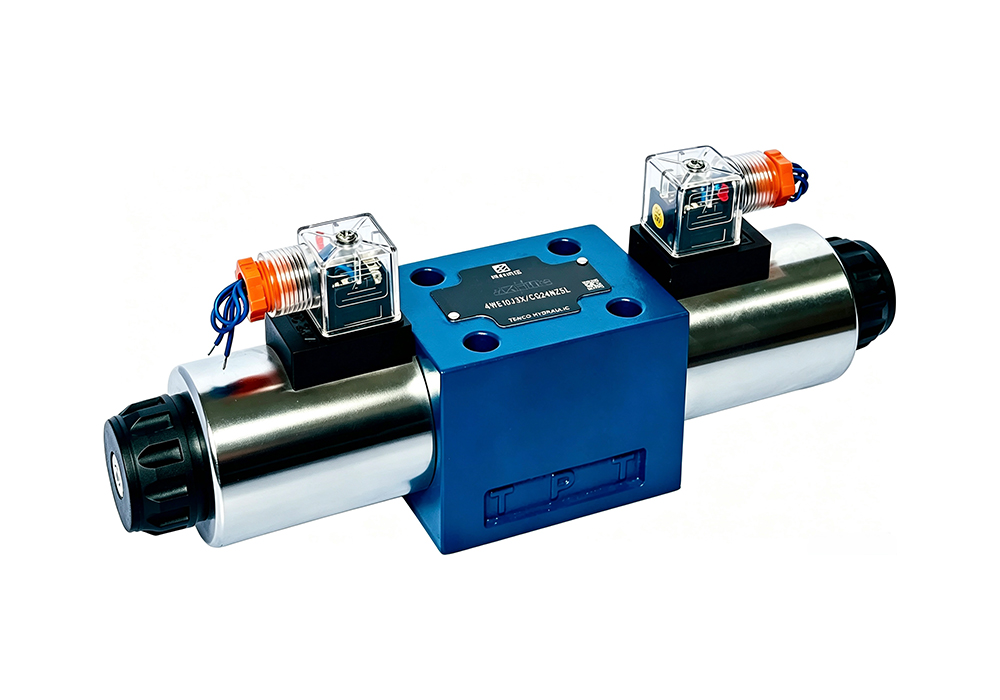

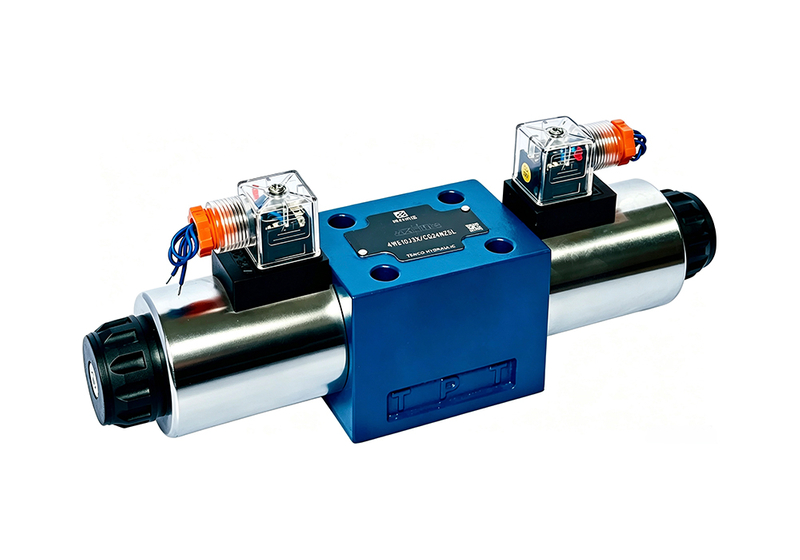

4WE10电磁换向阀
腾科液压
4WE10电磁换向阀是工业液压系统中广泛应用的关键元件，以下从产品特性、技术参数、应用领域、选型与维护等方面进行详细介绍：
一、产品特性

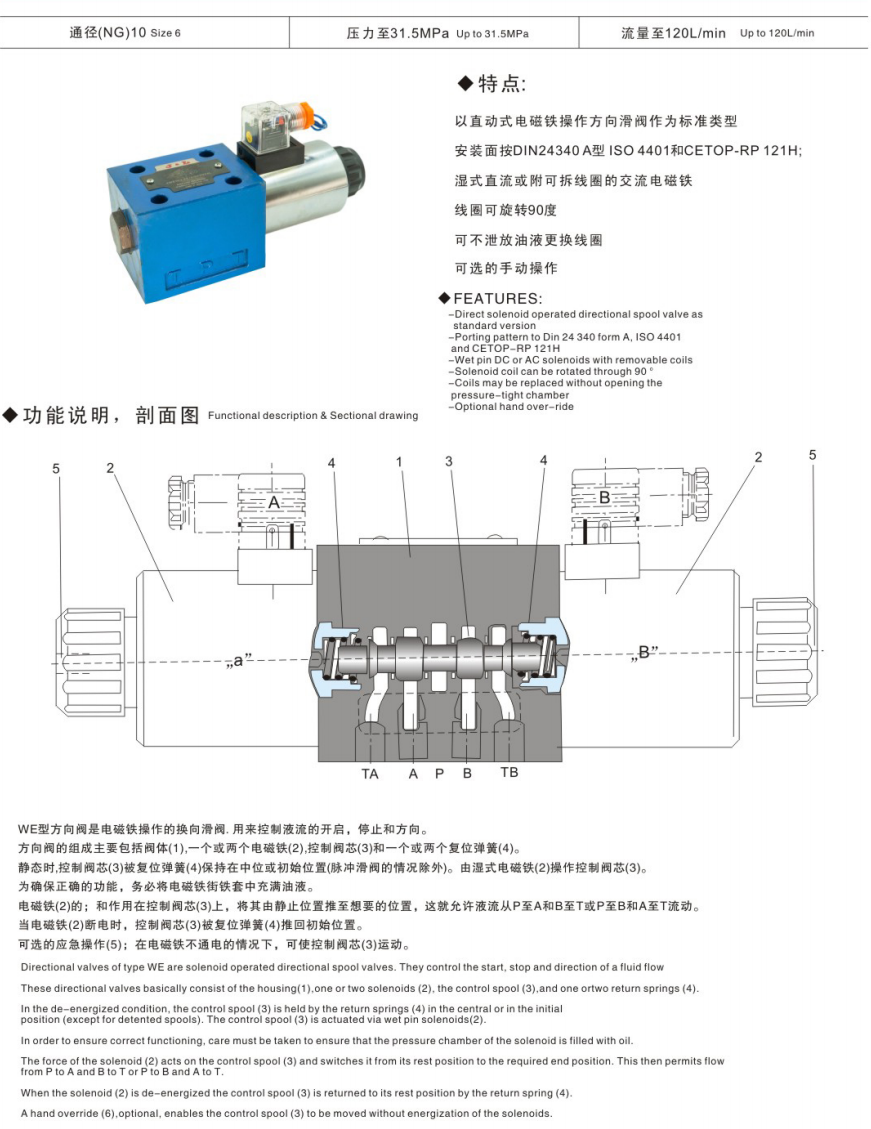

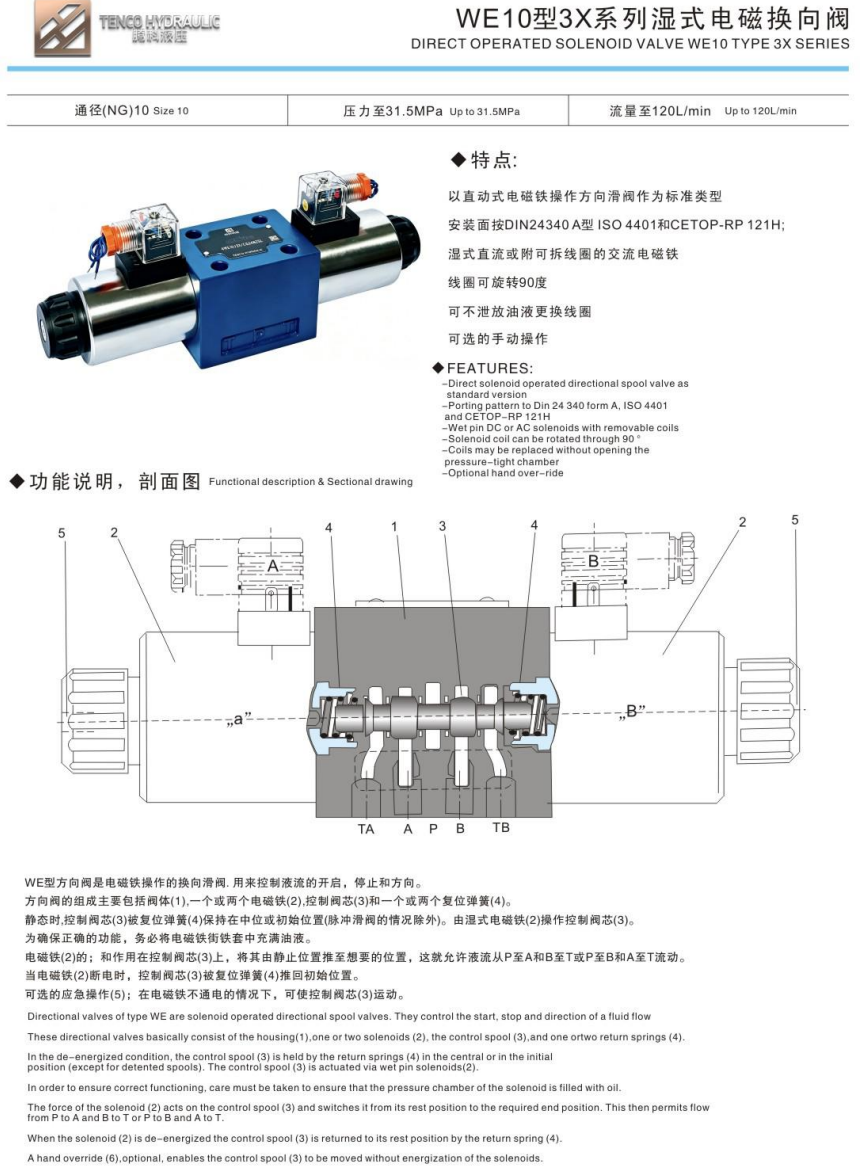

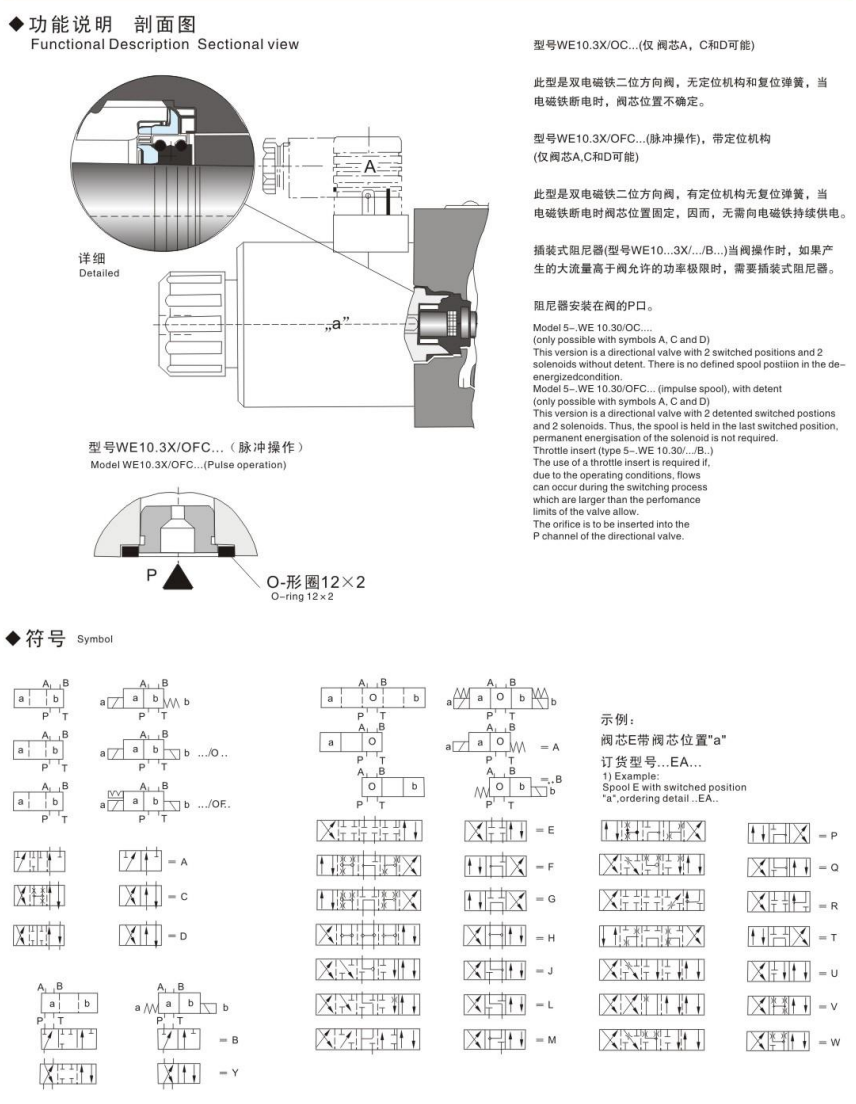

结构组成：由外壳、电磁铁、控制阀芯和复位弹簧等核心部件构成。
工作原理：通过电磁铁驱动控制阀芯移动，实现液压油路的通断与流向切换；断电后，阀芯在复位弹簧作用下返回初始位置。
防护等级：IP65，适用于一般工业环境。

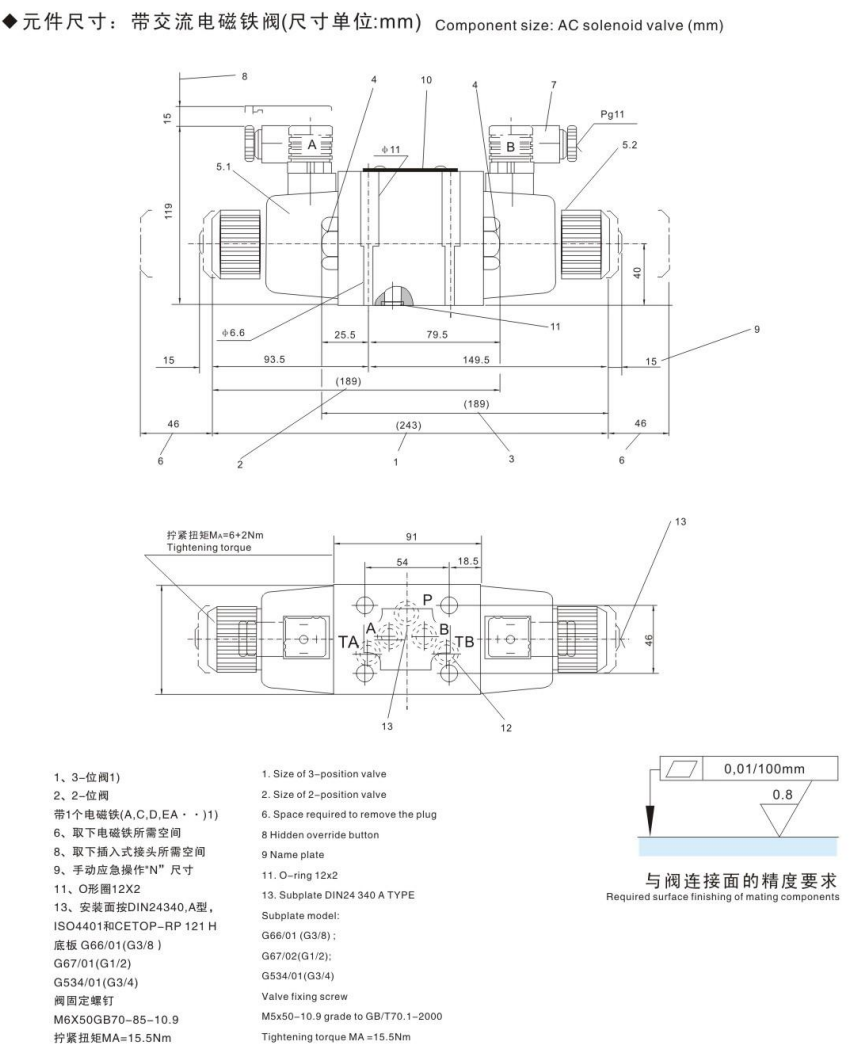

安装方式：板式连接，符合ISO 4401标准，便于系统集成与维护。

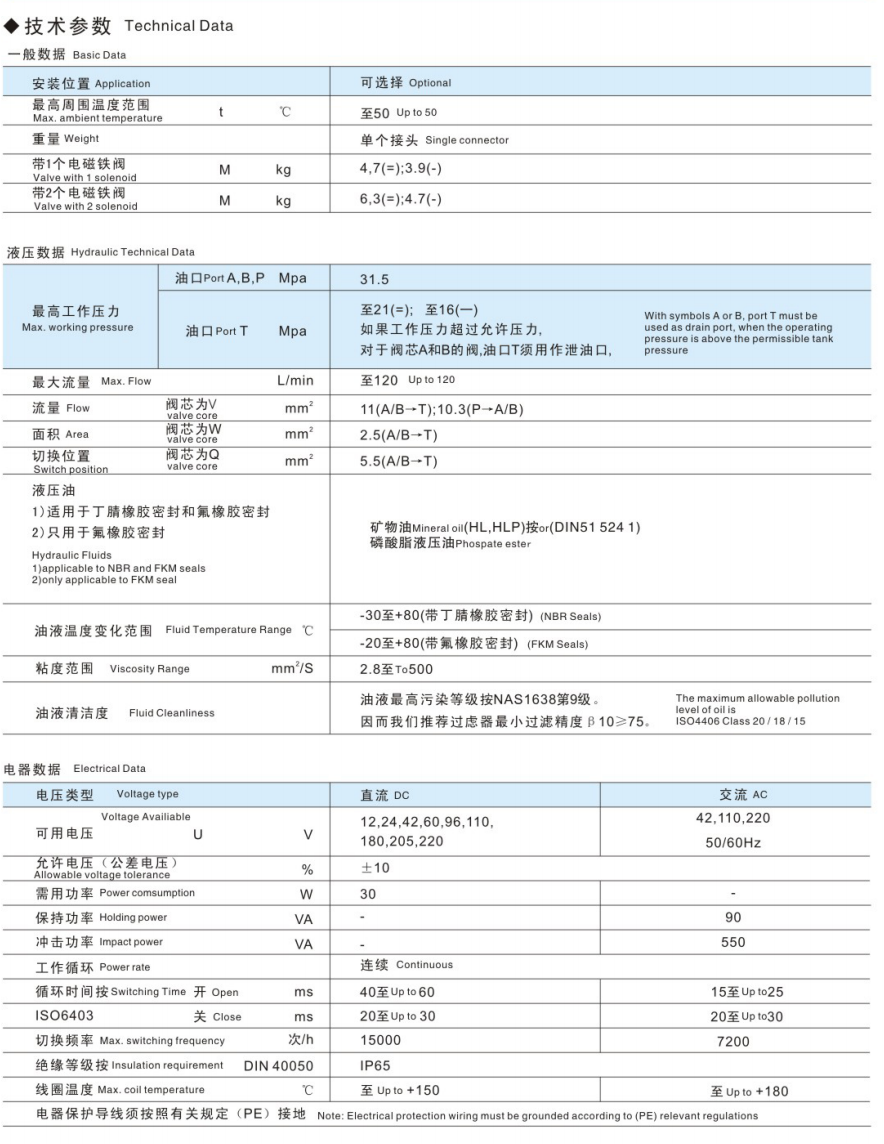

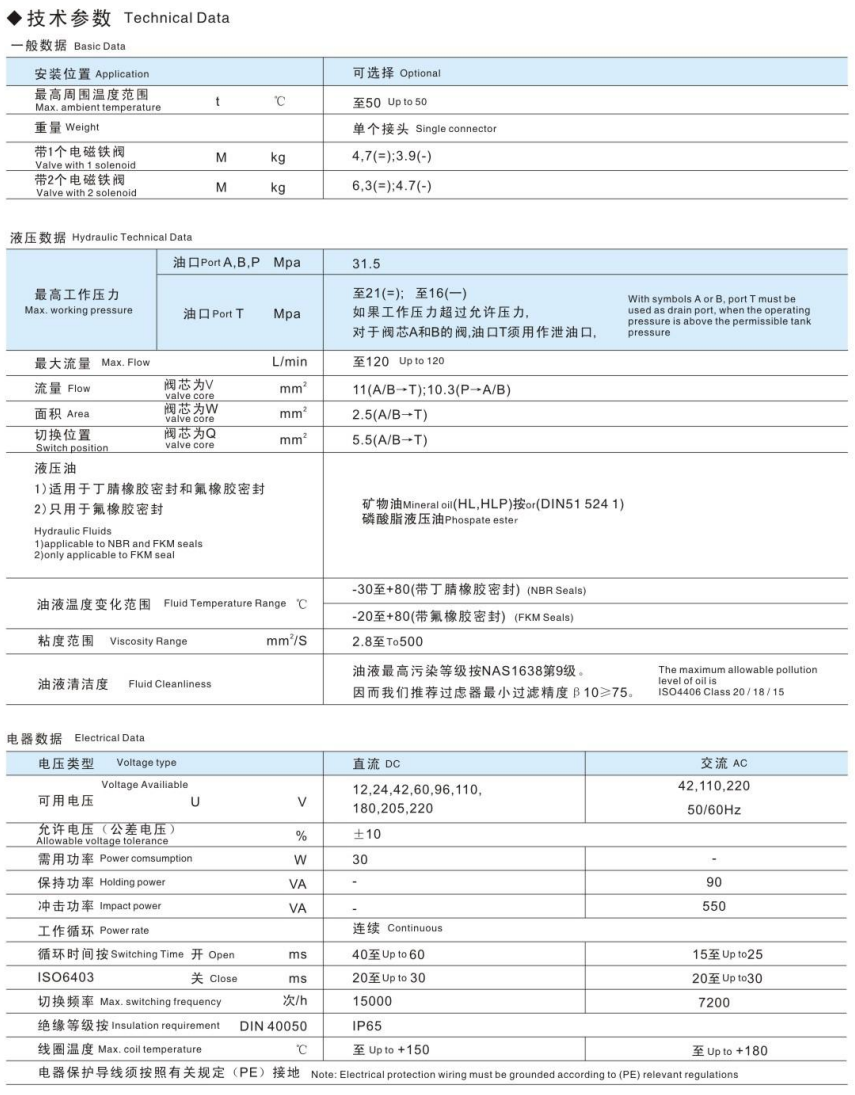

二、技术参数
通径：10mm，适配中等流量液压系统。
工作压力：油口A、B、P：31.5MPa
油口T：21MPa（直流）/16MPa（交流）
流量：120L/min，满足多数工业设备需求。
可用电压：直流：DC 12V/24V/48V
交流：AC 110V/120V/220V/240V
三、应用领域
钢铁与电力：用于轧机、液压站等设备的液压控制。
冶金与造船：适配高负载、高压力的工业环境。
航空与造纸：满足精密液压系统的稳定运行需求。
化工与机床：适用于腐蚀性介质或高精度加工场景。
工程机械与建筑机械：如挖掘机、起重机等设备的液压传动系统。
四、选型与使用注意事项
工况匹配：确认系统压力、流量及介质类型是否符合产品参数。
需注意油液清洁度，避免杂质导致阀芯卡滞。
电气参数：根据电源条件选择直流或交流电磁铁，并确认电压等级。
确保电气回路中接入保险线，提供过载保护。
安装要求：阀体应水平安装，线圈部分竖直向上，避免垂直安装导致泄漏。
安装前需用系统压力冲洗管道，清除杂质。
维护保养：定期检查电磁铁动作及阀芯密封性，清洗阀体内部。
长期停用后需通入介质试动作数次，确认正常后方可投入运行。
五、典型应用案例
液压缸控制：通过电磁换向阀切换液压缸的伸出与缩回动作。
液压马达转向：实现液压马达的正反转，驱动机械设备运行。
压力控制回路：与溢流阀、减压阀等组合，构建压力调节系统。
六、常见问题与解决方案
阀芯卡滞：原因：油液污染、阀芯磨损。
解决方案：清洗阀体，更换磨损密封件。
电磁铁不动作：原因：电源故障、线圈断路。
解决方案：检查电源与接线，更换损坏线圈。
泄漏：原因：密封件老化、安装松动。
解决方案：紧固螺栓，更换密封件。
七、产品优势
高可靠性：采用湿式电磁铁设计，适应恶劣工况。
节能性：设计精良的电磁阀线圈功耗低，部分型号可实现零功耗保持阀位。
通用性：符合国际标准，便于与其他液压元件互换。
