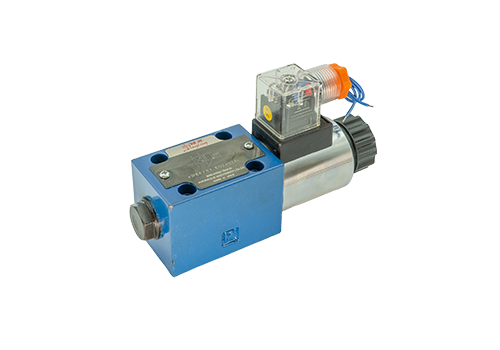

4WE6单头电磁换向阀
腾科液压
4WE6单头电磁换向阀是力士乐（Rexroth）等品牌生产的典型电磁换向阀产品，广泛应用于工业液压系统中，用于控制液压油的流动方向，实现执行机构（如液压缸、液压马达）的换向操作。以下从结构、功能、特点、应用等方面进行详细介绍：
一、结构与工作原理
结构组成：阀体：包含进油口（P）、工作油口（A/B）、回油口（T）等。
电磁铁：单头电磁铁，通过通电产生电磁力，驱动阀芯移动。
阀芯：滑阀式结构，通过电磁力或复位弹簧的作用在阀体内移动，改变油口通断状态。
复位弹簧：当电磁铁断电时，弹簧推动阀芯回到中位。
工作原理：当电磁铁通电时，产生电磁力，推动阀芯移动到指定位置，使P口与A口或B口连通，实现液压油的换向。
当电磁铁断电时，复位弹簧将阀芯推回中位，P口与A、B口均断开，液压油停止流动。
二、功能特点
高可靠性：采用湿式电磁铁设计，电磁铁内部充满液压油，散热性能好，寿命长。
阀芯与阀体配合精密，泄漏量小，响应速度快。
灵活性：支持多种安装方式（板式、管式等），适应不同液压系统需求。
可选配手动操作装置，方便调试和应急操作。
兼容性强：阀体油口尺寸符合ISO标准，可与多种液压元件配套使用。
支持交流或直流电源，适应不同工况。
高流通能力：内部通道设计优化，压力损失小，流通能力大。
三、技术参数
参数说明
型号 4WE6系列（如4WE6D6X/EG24N9K4等）
通径 6mm
工作压力 可达350bar（5076psi）
电源 交流（如220V）或直流（如24V）
环境温度 -20℃至+80℃（具体视型号而定）
防护等级 IP65（防尘防水）
安装方式 板式安装（符合ISO 4401标准）
油口连接 符合ISO 4401-03-02-0-05标准
四、应用领域
工业机械：如注塑机、压铸机、冲床等。
工程机械：如挖掘机、起重机、装载机等。
农业机械：如拖拉机、收割机等。
其他领域：如船舶、航空航天、冶金等。
五、选型与注意事项
选型要点：根据系统压力、流量选择合适的通径和型号。
根据电源类型选择交流或直流电磁铁。
根据安装空间选择板式或管式安装方式。
注意事项：安装前需清洗液压系统，防止杂质进入阀体。
电磁铁接线需符合电气安全标准，防止短路或过载。
定期检查阀体密封性，防止泄漏。
六、典型型号示例
4WE6D6X/EG24N9K4：D：功能符号（表示特定设计）。
6X：安装及油口尺寸。
EG24：电磁铁电压（24V直流）。
N9K4：电气接线形式（单独接线，带插头）。
4WE6J6X/EG24N9K4：J：功能符号（表示另一种设计）。
其他参数含义同上。
七、优势总结
高效换向：快速响应，换向时间短。
长寿命：湿式电磁铁设计，散热性能好，磨损小。
易维护：模块化设计，方便更换电磁铁或阀芯。
高兼容性：符合国际标准，可与多种液压元件配套使用。
4WE6单头电磁换向阀凭借其高可靠性、灵活性和强兼容性，在工业液压系统中得到广泛应用。选型时需根据具体工况选择合适的型号和参数，以确保系统稳定运行。
