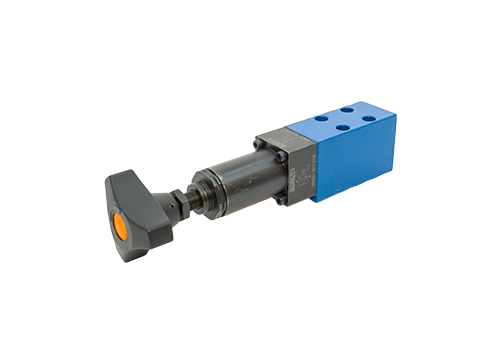

DR5先导式减压阀

DR5先导式减压阀是一种广泛应用于液压系统中的压力控制元件，以下从其结构、工作原理、功能特点、技术参数及应用等方面展开介绍：

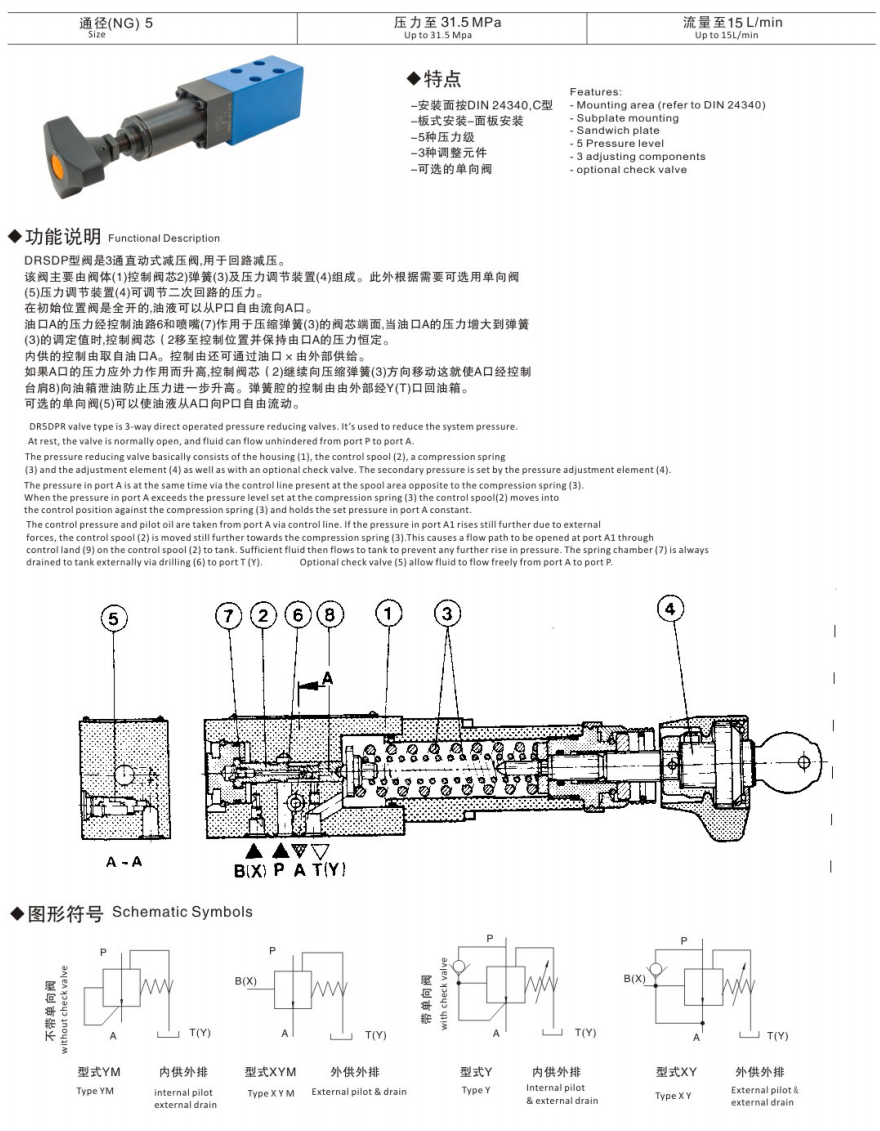

一、结构组成

DR5先导式减压阀主要由主阀和先导阀两部分组成。主阀负责控制流体的通断和流量大小，以调节压力；先导阀则用于感知出口压力的变化，并根据设定值来控制主阀的动作。此外，通常还会有弹簧、膜片（或活塞）等部件，协助实现压力的调节和控制。

二、工作原理

启动前状态：在减压阀启动前，主阀阀芯在弹簧力的作用下处于关闭或初始位置，此时主阀口处于关闭或较小开度状态，阻止流体通过。先导阀也处于关闭状态，将主阀上腔与出口压力隔离开来。

启动及初步减压：当有流体进入减压阀的进口时，流体压力作用在主阀阀芯上。如果进口压力高于先导阀设定的压力值，先导阀会开启。部分流体从进口通过先导阀进入主阀上腔，由于主阀上腔面积大于主阀阀芯下方的面积，根据帕斯卡原理，上腔的压力会产生一个向下的作用力，推动主阀阀芯向下移动，使主阀口开度增大，流体能够从进口流向出口，实现初步减压。

压力稳定调节：随着流体流向出口，出口压力会逐渐上升。出口压力通过反馈通道作用到先导阀的膜片（或活塞）上。当出口压力达到先导阀的设定压力时，先导阀的膜片（或活塞）所受的力达到平衡，先导阀开始关小，减少进入主阀上腔的流体量。主阀上腔的压力也随之逐渐减小，主阀阀芯在弹簧力和进出口压力差的作用下，向上移动，使主阀口开度减小，从而限制流体流量，维持出口压力稳定在设定值。

动态平衡维持：在实际工作过程中，出口压力会因下游用气量等因素的变化而波动。当出口压力升高时，先导阀会进一步关小，主阀上腔压力增加，主阀口开度减小，减少出口流量，使出口压力下降；反之，当出口压力降低时，先导阀会开大，主阀上腔压力降低，主阀口开度增大，增加出口流量，使出口压力回升。通过这样的动态调节过程，先导式减压阀能够始终将出口压力维持在设定的范围内，实现精确的压力控制。

三、功能特点

结构新颖合理：结合液压原理，结构更加合理和高效。

工作平稳可靠：在大流量通行时表现出色，阀瓣快开慢闭，减少水锤冲击，确保工作平稳性。

减稳压精度高：在进口压力及流量变化时，保持出口压力稳定。

调节范围大：适应不同工作压力需求。

密封性能好：确保长时间使用寿命。

安装维修方便：设计使安装和维修过程相对简单方便。
