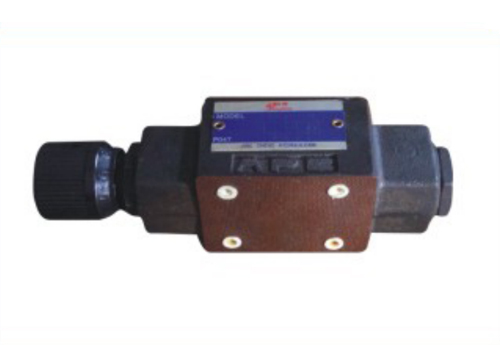

MSA型调速阀
腾科液压
MSA型调速阀是一种用于液压系统的流量控制阀，以下从结构原理、技术参数、应用领域等方面进行详细介绍：
一、结构与工作原理
结构组成：MSA型调速阀由减压阀和节流阀串联组成，属于两通流量控制阀。
工作原理：油液进入调速阀后，先经过减压阀减压，再通过节流阀节流。
减压阀对节流阀进行压力补偿，使节流阀前后的压差保持恒定，从而消除负载变化对流量的影响。
调速阀的流量通过手柄在120°范围内调节，流量调定后，手柄位置可被夹紧旋钮固定，流量值从刻度盘上显示。
二、技术参数
通径：30mm
流量调节范围：根据型号不同，流量可达160L/min、250L/min、300L/min等
介质：矿物质液压油
介质温度：-20℃至70℃
介质黏度：2.8mm²/s至380mm²/s
最小压差：0.5MPa至1MPa（与流量相关）
三、型号与规格
常见型号：MSA-01-X-50、MSA30EP-160L、MSA30EP-250L、MSA30EP-300L等
规格特点：通径：一般为30mm，也有其他通径规格可选
流量：根据型号不同，流量范围从几十升每分钟到几百升每分钟不等
温度范围：适用介质温度一般为-20℃至70℃，部分型号可扩展至-20℃至80℃
四、应用领域
工业领域：用于物料输送系统、水处理设备、锅炉、空气压缩机等，控制物质输送速度、温度、压力等参数
农业领域：在喷灌系统、滴灌系统中，通过调节水流量和压力，实现农作物良好的生长和健康发展
建筑领域：用于楼宇自动化控制系统，如空调系统、供水系统、给排水系统等，实现流量的调节和控制
五、产品特点
压力补偿：通过减压阀对节流阀进行压力补偿，使流量不受负载压力变化的影响，保持工作速度稳定
流量调节：流量由手柄在120°范围内进行调节，流量调定后，手柄位置可被夹紧旋钮固定，流量值从刻度盘上显示
可选配置：减压阀可以选择是否带行程调节器，以满足不同工况需求
六、使用与维护
安装：确保安装面平整，使用扭矩扳手按规定扭矩紧固螺栓
使用：避免系统压力超过产品额定值，定期检查油液清洁度，防止杂质进入阀体
维护：定期检查阀体密封性能，清洁阀体表面，防止油污堆积
