SL/SV液控单向阀

SL/SV液控单向阀是液压系统中关键的流体控制元件，广泛应用于需要精确控制油液流动方向的场合。以下从结构、工作原理、技术参数、应用领域及使用注意事项等方面展开介绍：

一、结构特点

阀体材质：采用高强度铸铁或钢件，确保耐压性和耐用性。

阀芯设计：锥阀芯结构，与阀座配合紧密，密封性能优异。

控制方式：通过外部控制油路（先导油路）实现阀芯的开启与关闭。

泄油方式：SV型：内部泄油，适用于无外泄要求的场合。

SL型：外部泄油，适用于需要外接泄油口的系统。

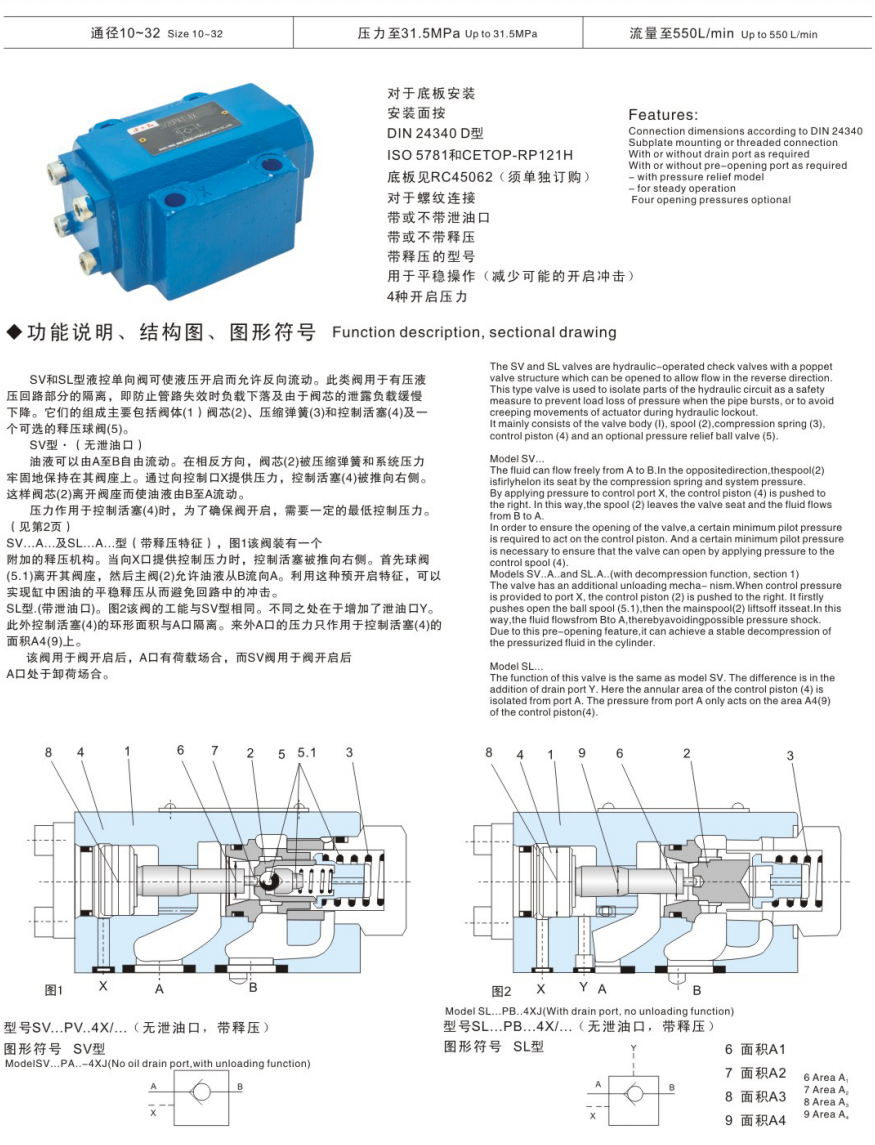

二、工作原理

正向流动：当油液从A口流向B口时，阀芯在油压作用下开启，油液自由通过。

反向截止：当油液试图从B口流向A口时，阀芯在弹簧力和油压作用下关闭，阻止反向流动。

液控开启：当控制油口X通入压力油时，控制活塞推动阀芯，使B口到A口的油路导通，实现反向流动。

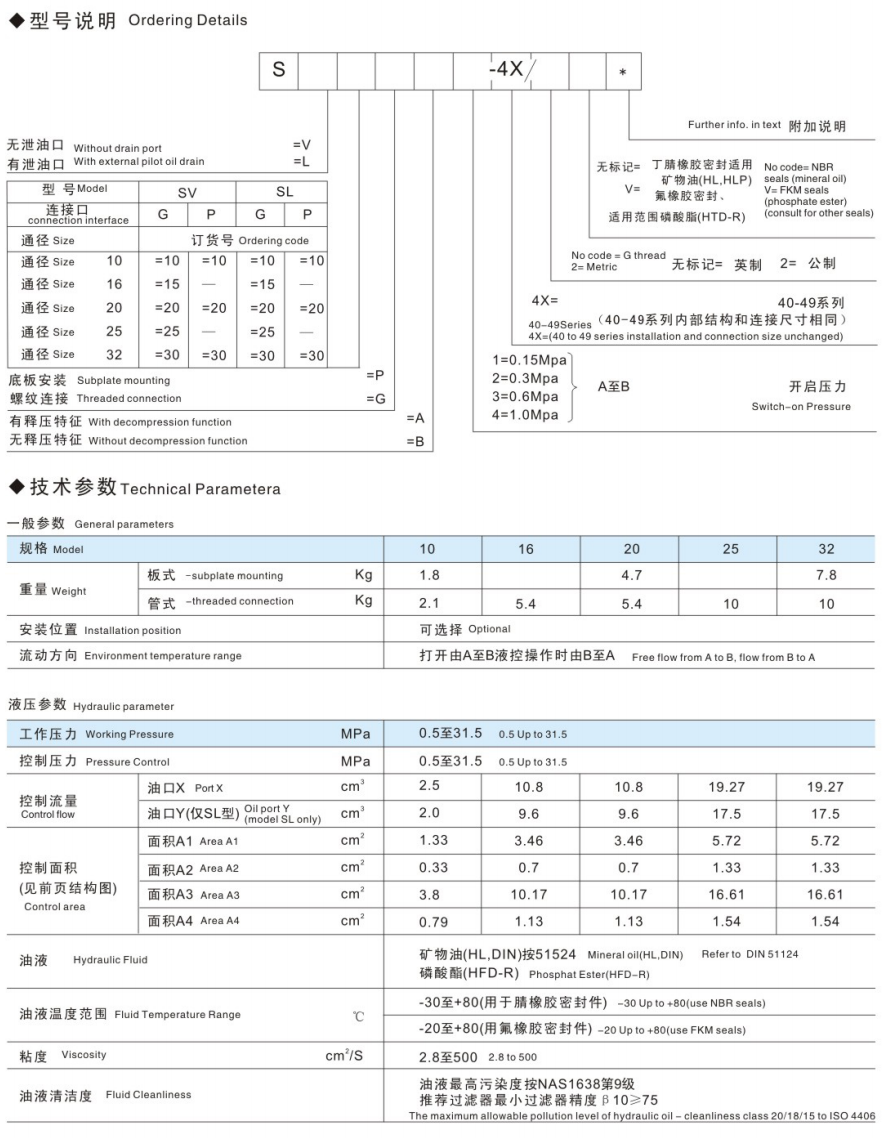

三、技术参数

参数规格说明

通径范围 10mm至30mm（如SV10、SV20、SV30等型号）

公称压力 可达31.5 MPa

流量范围 可达400 L/min至550 L/min（不同型号和工况下有所差异）

开启压力 可选0.35 MPa、1.5 MPa、3.5 MPa等，根据应用需求定制

温度范围 -30℃至+80℃

连接方式 螺纹连接（公制/英制）、板式连接

四、应用领域

液压系统：保压回路：在液压缸保压时，防止油液泄漏，确保系统压力稳定。

锁紧回路：与液压锁配合，实现液压缸的可靠定位。

双速回路：通过液控单向阀实现快进和工进的切换。

工程机械：在挖掘机、起重机等设备中，用于控制液压缸的动作顺序和速度。

航空航天：在飞机液压系统中，确保关键部件的稳定运行。

工业设备：在注塑机、压铸机等设备中，实现油液的精确控制。

五、使用注意事项

安装方向：确保阀体箭头指向与油液流动方向一致，避免反向安装导致系统故障。

控制油路：控制油口X需接入稳定的压力油源，确保阀芯可靠开启。

泄油处理：SL型单向阀需外接泄油口，确保泄油通畅，避免背压影响阀芯动作。

压力匹配：工作压力应低于额定值，避免超压使用导致阀体损坏。

维护保养：定期检查阀芯和阀座的磨损情况，及时更换密封件，确保密封性能。

六、型号与选型建议

SV型：适用于内部泄油场合，结构紧凑，安装方便。

SL型：适用于需要外接泄油口的系统，便于维护和调试。

选型依据：根据系统压力、流量和安装空间选择合适的通径和型号。

根据控制要求选择合适的开启压力和泄油方式。

七、优势

高可靠性：采用优质材料和精密加工，确保长期稳定运行。

灵活控制：通过液控方式实现反向流动，满足复杂工况需求。

广泛适用性：适用于多种液压系统和工业设备，应用范围广泛。
